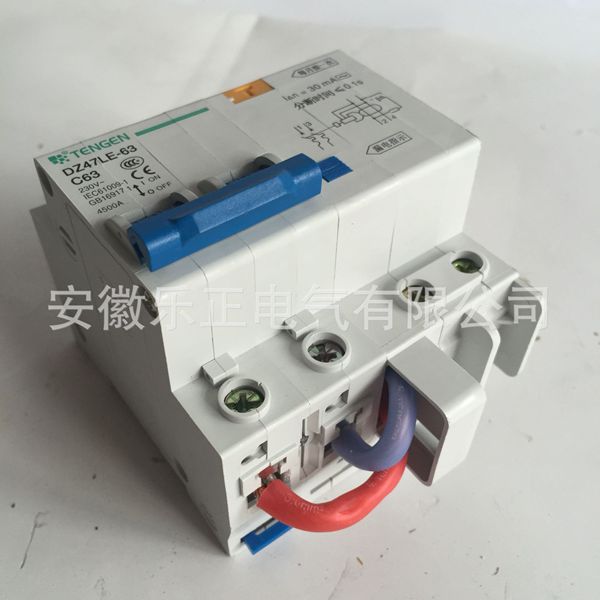

| DZ47LE-63 2P系列小型漏电断路器 |
2015/10/26 9:56:21 浏览次数：5025 |
 |
适用范围
该剩余电流动作断路器适用于交流50Hz/60Hz，额定电压230V至400V，额定电流40A至63A的线路中，作漏电保护之用，当有人触点或电网泄露电流超过规定值时，剩余电流动作断路器能在极短的时间内迅速自动切断故障电源，间接保障人身及用电设备的安全。
剩余电流动作断路器同时具有过载和短路保护功能，可用来保护线路的过载和短路，亦可在正常情况下作为线路的不频繁转换之用。
本产品符合GB16917.1、IEC61009-1标准，获得CCC认证。
分类
◇按额定电流分：40A、50A、63A；
◇按极数和电流回路分：
单极两线剩余电流动作断路器，用1P+N表示；
二极剩余电流动作断路器，用2P表示；
三极剩余电流动作断路器，用3P表示；
三极四线剩余电流动作断路器，用3P+N表示；
四极剩余电流动作断路器，用4P表示；
◇按瞬时脱扣器特性分：C型（5~10）In、D型（10~16）In；
◇按额定剩余动作电流I△n分：30mA、50mA、75mA、100mA；

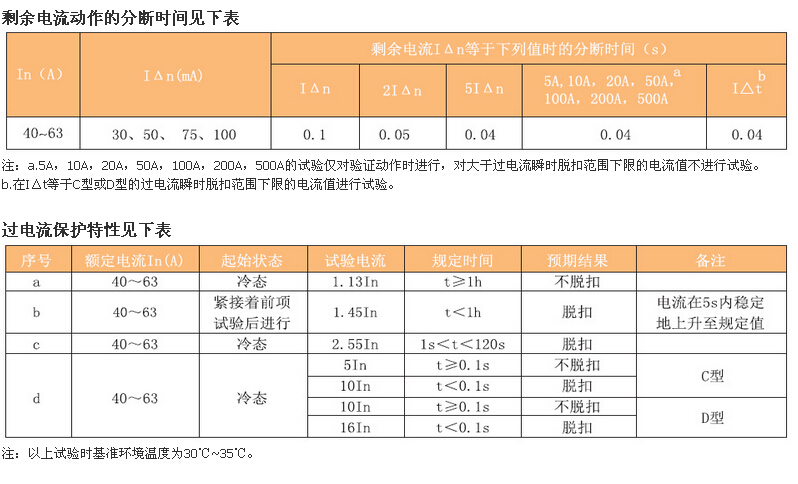

剩余电流动作的分断时间见下表
◇绝缘耐冲击电压性能
各极连接在一起与中性极之间能承受峰值为6000V的冲击电压；
各极与中性极连接在一起和金属支架之间能承受峰值为8000V的冲击电压；
剩余电流动作断路器在峰值电流为200A冲击电流，具有承受能力并不引起误动作。
◇接线螺钉扭矩应不小于2N• m。
正常工作与安装条件 :
◇环境温度：-5℃~+40℃，24h平均温度不超过+35℃；
◇海拔：安装地点的海拔高度不超过2000m；
◇大气条件：在最高温度+40° 时不超过50%，在最湿月的月平均最低温度为+20℃时，该月的月平均的最大相对湿度为90%时，考虑到因温度变化发生在产品表面的凝露，应采取措施；
◇安装类别：Ⅱ、Ⅲ类；
◇污染等级：本剩余电流动作断路器使用污染等级为2的环境。

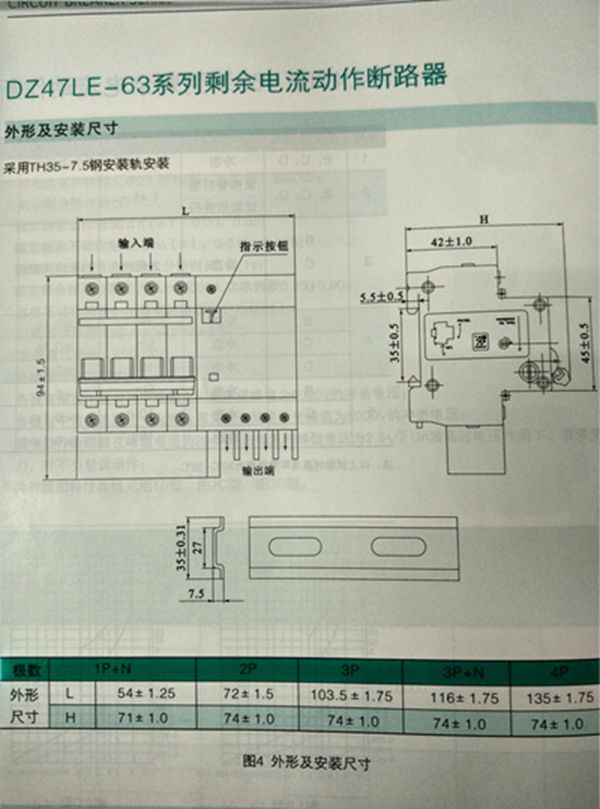

◇安装方式：采用TH35-7.5型钢安装轨安装。
◇安装条件：安装场所的外磁场任何方向均不应超过地磁场的5倍；过压剩余电流动作断路器应垂直安装，手柄向上为接通电源位置；安装处应无显著冲击和振动。
◇接线方式：用螺钉压紧接线。
◇周围空气温度：
周围空气温度最高温度﹢ 40℃最低不低于﹣ 5℃，24h内平均不超过﹢ 35℃，周围空气温度对剩余电流动作断路器的影响见下表。
|
|
|
|
