RT19系列圆筒形帽熔断器 |
2015/10/26 14:09:43 浏览次数:2206 |
![](upload/2015-10/2015102651255093.jpg) |
适用范围
RT19系列圆筒形帽熔断器适用于额定电压为交流50Hz,额定电压至500V,额定电流至125A的工业电气装置的配电设备中作过载和短路保护之用。
符合标准:GB/T13539.2、IEC60269-2标准。

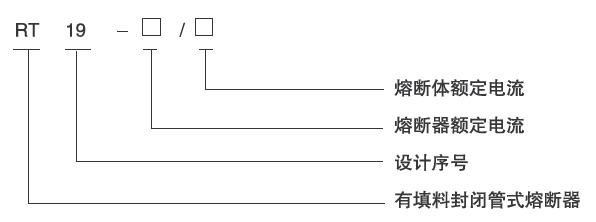

型号及含义
低压熔断器概述
低压熔断器设置在电路中主要功能是当电路发生故障时能安全可靠地切断电流,从而为各分立元器件或整个电路提供保护,以下为用户提供选择熔断器时需要考虑的有关条件:
环境温度
指直接环绕熔断器周围的空气温度,不应与室温相混淆,在许多实用场合,熔断体的温度相当高,这是因为熔断体配置在不同结构的支持件/底座中以及整个熔断器又是封闭在配电/控制柜中。
熔断器支持件(熔断器底座)
在许多实用场合,熔断体安装在熔断器支持件/底座上,它们不能当开关使用— 不是用来接通或切断负荷的。
选择熔断体应考虑的诸因素
◇正常工作电流:
◇工作电压;
◇环境温度;
◇过载电流与熔断体必须熔断的时间;
◇可能出现的故障电流;
◇脉冲、冲击电流、浪涌电流、谐波电流、起动电流和电路过程瞬变值;
◇结构尺寸、接线方式、目测指示(熔断与否)等。
降容使用
在20℃环境温度下,我们推荐熔断体的实际工作电流不应超过额定电流值。选用熔断体时应考虑环境及工作条件、如封闭程度、空气流动、连接电缆尺寸(长度、截面)、瞬时峰值等方面的变化;熔断体的电流承载能力试验是在20℃环境温度下进行的,实际使用时受环境温度变化的影响。环境温度越高,熔断体的工作温度就越高,其寿命也就越短。相反,在较低的温度下运行将延长熔断体的寿命。
![](/admin/kindeditor/attached/image/20151026/20151026141152115211.jpg)
以图表示环境温度对电流承载能力影响的典型曲线
例如:在某一使用场合的环境温度为20℃,选用普通型(gG类)熔断体的额定电流In=63A,现在上述熔断体用在70℃高温环境中工作,就必须额外减少工作电流,从左图环境温度— 承载能力曲线A表明70℃时运行额定值的百分比为0.78,即应重新选择该熔断体额定电流值;In=63A/0.78=80.77A按熔断体的标准电流等级选择In=80.77A。环境温度承载能力曲线其中:曲线A:线路保护用的普通型(gG)熔断体曲线;曲线B:半导体器件保护用的快速熔断体曲线。
订货须知
订货时必须指明:
1.熔断体应指明产品型号、额定电流、数量。
2.底座应指明型号规格、注明底座、订货数量。
订货示例:
如RT19-32/32A 100只,表示订型号RT19-32额定电流为32A的熔断体100只。
如RT19-32(底座)100只,表示订型号为RT1-32的熔断器底座100只。

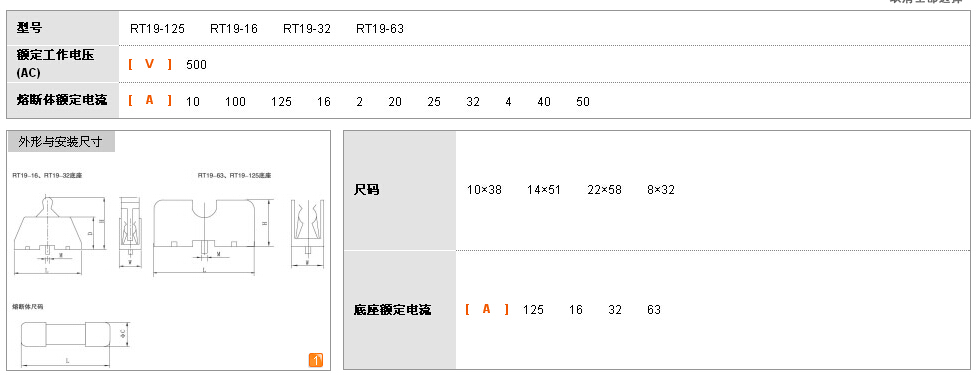

![](/admin/kindeditor/attached/image/20151026/20151026141184568456.jpg)
|
|
|
|
