CJX1系列交流接触器 |
2015/10/26 15:17:37 浏览次数:1740 |
![](upload/2015-10/2015102655181249.jpg) |
适用范围
CJX1系列交流接触器主要用于交流50Hz或60Hz,额定绝缘电压为660V,在AC-3使用类别下额定工作电压至380V时额定工作电流为9A~475A的电力线路中。作为供远距离接通和分断电路之用,并适用于控制交流电动机的起动、停止及反转。
产品符合GB14048.4、IEC60947-4-1和GB21518-2008《交流接触器能效等级限定值及能效等级》。

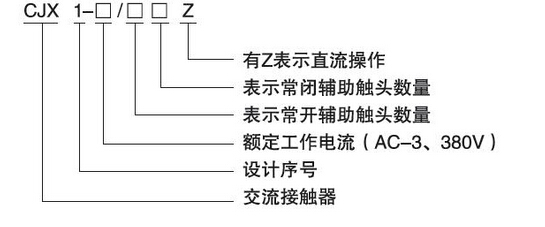

型号及其含义
结构特点
总体结构
接触器为双断点触头的直动式运动结构,具有三对常开主触头,辅助触头组合方式见下表。接触器触头为支持件与衔铁采用弹性锁和联结,消除了薄弱环节。动作机构灵活,手动检查方便,结构设计紧凑,可防止外界杂物及灰尘落入活动部位,接线端都有防盖,人手不能直接接触带点部位。接触器外形尺寸小巧奥,安装面积小。安装方式可用导轨安装,也可用螺钉紧固,与其它同类产品相比,操作频率和控制容量更高。产品安全、可靠性好,为国际先进的接触器机种。
产品型号
|
常开触头数量
|
常闭触头数量
|
挂接方式
|
CJX1-9
|
2
|
2
|
本体自带
|
CJX1-12
|
CJX1-9Z
|
CJX1-12Z
|
CJX1-16
|
CJX1-22
|
CJX1-16Z
|
CJX1-22Z
|
CJX1-32~475
|
2
|
2
|
侧挂辅助
|
CJX1-32~475
|
4
|
4
|
其他
触头系统:
主、辅助触头材料由电性能优越的银合金组成,具有使用寿命长及良好的接触可靠性。灭弧室呈封闭型,并有阻燃型材料阻挡电弧向外喷溅,le≤ 22A无灭弧隔弧板,le> 32A装有金属隔弧板,保证人身及临近电器的安全。接线螺钉采用新型自升螺钉,瓦形垫与螺钉不分离可节省接线用时。
磁系统:
电磁系统工作可靠,损耗小、噪音低,具有很高的机械强度,线圈的接线端装有电压规格的标记牌,标记牌电压等级涂有特定的颜色,清晰醒目,接线方便,可避免因接错电压规格而导致线圈烧毁。
安装位置:
接触器必须安装在如图所示位置的垂直表面上。
![](http://www.catalogeasy.com.cn:9088/ChooperInput/userfiles/image/%E5%A4%A9%E6%AD%A3%E7%94%B5%E6%B0%94/%E6%8A%80%E6%9C%AF%E7%89%B9%E7%82%B9.JPG)
订货须知
订购接触器时须注明产品完整型号、名称及吸引线圈频率、电压、数量。
订货示例:CJX1-9/22交流接触器 线圈电压 220V 50Hz 10台。
