CJX8系列交流接触器 |
2015/10/26 15:36:45 浏览次数:1861 |
![](upload/2015-10/2015102656434281.jpg) |
适用范围
CJX8系列交流接触器(以下简称接触器),主要用于交流50Hz或60Hz,额定工作电压至380V(CJX8-09-16可至660V)额定工作电流至370A的电力系统中接通和分断电路。并与适当的热继电器或电子式保护装置组合成电动机起动器,以保护可能发生过载的电路。
产品符合GB14048.4、IEC60947-4-1
型号及其含义
结构特征
◇接触器为直动式双断点结构,CJX8-09~30为“ 正装式结构” ,即触头灭弧系统在前面,磁系统在后面(靠近安装面),CJX8-37~370为“ 倒装式结构” ,即磁系统在前面,触头灭弧系统在后面。
◇CJX8-09~25可提供四对触头(三对主触头带一对常开或常闭辅助触头或四对主触头)。CJX8-09~30可加装CA7(一常开或一常闭)辅助触头1~4只。CJX8-37~85可加装CA9(一常开一常闭)辅助触头1~4只。CJX8-105-370可加装CA11(一常开一常闭或两常开)辅助触头1~4只。
◇CJX8-09~30可安装在35mm标准卡轨上。
◇CJX8-09~25采用封闭式自然灭弧,CJX8-30~370采用铁磁栅片灭弧,各级产品均采用耐弧塑料弧罩。
辅助触头的触头种类及基本参数

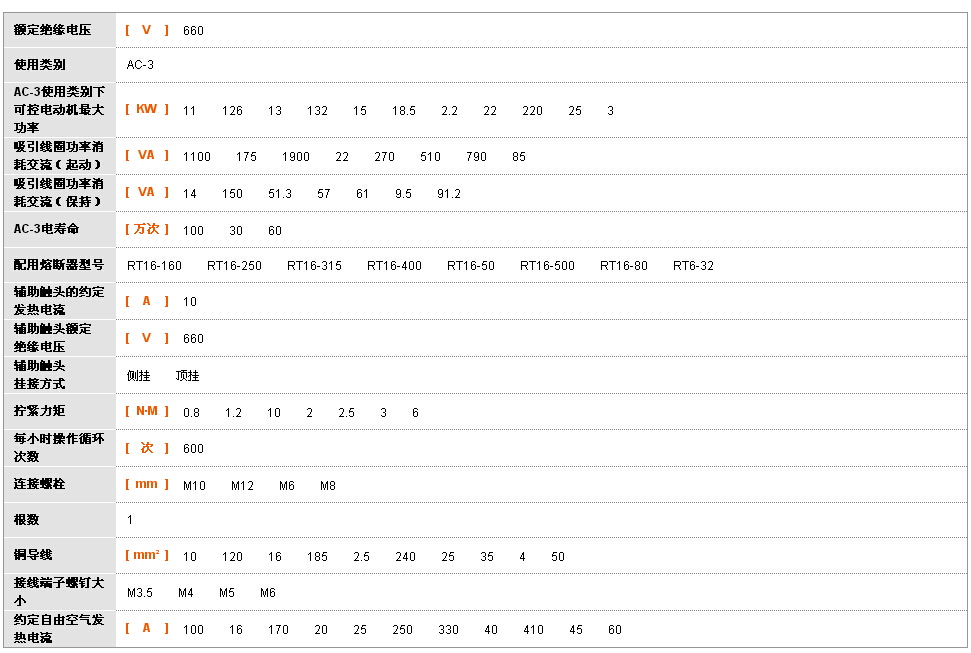

产品型号规格
|
约定自由空气发热电流(A)
|
额定绝缘电压(V)
|
额定工作电压(V)
|
额定工作电流(A)
|
额定控制容量
|
配用的接触器规格
|
挂接方式
|
交流
|
直流
|
交流
|
直流
|
交流
|
直流
|
CA7
|
10
|
660
|
380
|
220
|
0.26
|
0.14
|
AC-15
|
DC-13
|
CJX8-09~30
|
顶挂
|
220
|
110
|
0.45
|
0.27
|
100VA
|
30W
|
CA9
|
380
|
220
|
0.8
|
0.27
|
AC-15
|
DC-13
|
CJX8-37~85
|
侧挂
|
220
|
110
|
1.4
|
0.6
|
304VA
|
60W
|
CA11
|
380
|
220
|
1.3
|
0.27
|
AC-15
|
DC-13
|
CJX8-105~370
|
侧挂
|
220
|
110
|
2.3
|
0.6
|
494VA
|
60W
|
订货须知
订货时必须指出:
◇接触器完整的名称、型号。
◇线圈的额定工作电压和频率或规格代号。
◇CJX8-09~30产品出厂时不带辅助触头,需要时须单独订购顶挂式辅助触头组CA7;CJX8-37及以上产品出厂时均提供两开两闭辅助触头,特殊要求须说明。
◇订货数量。
订货示例:CJX8-12-30-10交流接触器线圈电压380V 50Hz 10台。

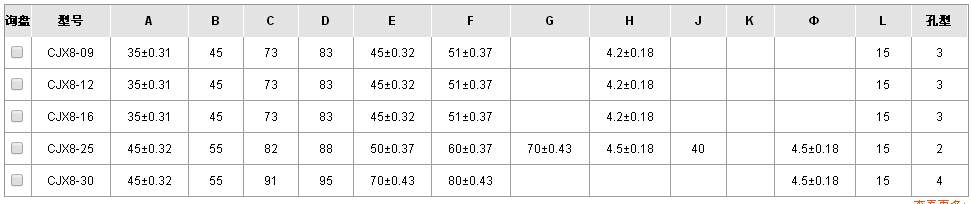

![](/admin/kindeditor/attached/image/20151026/2015102615390442442.jpg)
|
|
|
|
