| JRS2系列热过载继电器 |
2015/10/28 10:07:28 浏览次数：1679 |
 |
适用范围
JRS2系列热过载继电器（以下简称“ 热继电器” ）适用于交流50Hz/60Hz、电压至690V及以下、电流至630A的长期工作或间断长期工作的交流电动机的过载保护和断相保护。
产品符合GB 14048.4、GB 14048.5、IEC 60947-4-1等标准。
正常工作条件及安装条件
海拔：不超过2000m。
环境温度：周围空气温度-5℃~ +40℃，24h内平均温度不超过+35℃。
大气条件：相对湿度在最高温度为+40℃时不超过50%，在较低的温度下可允许有较高的相对湿度，最温月的月平均最低温度不超过+25℃，该月的月平均最大相对湿度不超过90%，对由于温度变化偶尔产生的凝露应采取特殊的措施。
污染等级：3级。
按正常工作位置安装，安装面与垂直面的倾斜度不超过5° 。
在有防雨雪设备及没有充满水蒸气的地方。
在无显著摇动、冲击和振动的地方。
在无爆炸危险介质中，且介质中无足以腐蚀金属和破坏绝缘的气体及导电尘埃存在的地方。

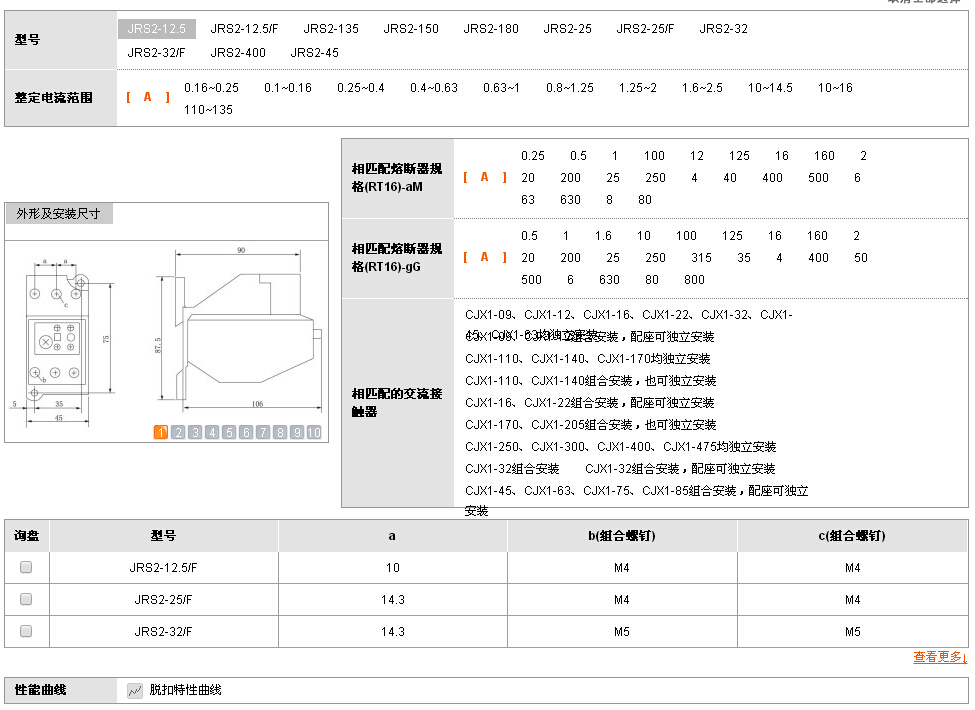

主要技术参数
|
项目
|
JRS2-12.5
|
JRS2-25
|
JRS2-32
|
JRS2-45
|
JRS2-63
|
JRS2-80
|
|
电流等级
|
12.5
|
25
|
32
|
45
|
63
|
80
|
|
额定绝缘电压V
|
690
|
690
|
690
|
690
|
690
|
690
|
|
断相保护
|
有
|
有
|
有
|
有
|
有
|
有
|
|
手动与自动复位
|
有
|
有
|
有
|
有
|
有
|
有
|
|
温度补偿
|
有
|
有
|
有
|
有
|
有
|
有
|
|
测试按钮
|
有
|
有
|
有
|
有
|
有
|
有
|
|
动作指示
|
有
|
有
|
有
|
有
|
有
|
有
|
|
安装方式
|
插入式、独立式
|
插入式、独立式
|
插入式、独立式
|
独立式
|
独立式
|
插入式、独立式
|
|
辅助触头
|
1NO+1NC
|
1NO+1NC
|
1NO+1NC
|
1NO+1NC
|
1NO+1NC
|
1NO+1NC
|
|
AC-15额定工作电流A
|
220V
|
1.64
|
1.64
|
1.64
|
1.64
|
1.64
|
1.64
|
|
380V
|
0.95
|
0.95
|
0.95
|
0.95
|
0.95
|
0.95
|
|
导线面积mm²
|
主回路
|
单芯或绞合线
|
1.0~2.5
|
1.0~4.0
|
1.0~10
|
1.0~10
|
1.0~16
|
1.0~25
|
|
接线螺钉
|
M4
|
M4
|
M5
|
M5
|
M5
|
M6
|
|
辅助回路
|
单芯或绞合线
|
2× (0.5~1)
|
2× (0.5~1)
|
2× (0.5~1)
|
2× (0.5~1)
|
2× (0.5~1)
|
2× (0.5~1)
|
|
接线螺钉
|
M3.5
|
M3.5
|
M3.5
|
M3.5
|
M3.5
|
M3.5
|
|
项目
|
JRS2-135
|
JRS2-150
|
JRS2-180
|
JRS2-400
|
JRS2-630
|
|
电流等级
|
135
|
150
|
180
|
400
|
630
|
|
额定绝缘电压V
|
690
|
690
|
690
|
690
|
690
|
|
断相保护
|
有
|
有
|
有
|
有
|
有
|
|
手动与自动复位
|
有
|
有
|
有
|
有
|
有
|
|
温度补偿
|
有
|
有
|
有
|
有
|
有
|
|
测试按钮
|
有
|
有
|
有
|
有
|
有
|
|
动作指示
|
有
|
有
|
有
|
有
|
有
|
|
安装方式
|
插入式、独立式
|
独立式
|
插入式、独立式
|
独立式
|
独立式
|
|
辅助触头
|
1NO+1NC
|
1NO+1NC
|
1NO+1NC
|
1NO+1NC
|
1NO+1NC
|
|
AC-15额定工作电流A
|
220V
|
1.64
|
1.64
|
1.64
|
1.64
|
1.64
|
|
380V
|
0.95
|
0.95
|
0.95
|
0.95
|
0.95
|
|
导线面积mm²
|
主回路
|
单芯或绞合线
|
25~50
|
25~50
|
25~95
|
50~240或铜排25× 4
|
≤ 500A 2× 150或> 500A 2× 180铜排29× 5
|
|
接线螺钉
|
M6
|
M8
|
M8
|
M10
|
M10
|
|
辅助回路
|
单芯或绞合线
|
2× (0.5~1)
|
2× (0.5~1)
|
2× (0.5~1)
|
2× (0.5~1)
|
2× (0.5~1)
|
|
接线螺钉
|
M3.5
|
M3.5
|
M3.5
|
M3.5
|
M3.5
|
结构特征
热继电器除了具有过载保护和断相保护功能外，还具有下述结构特征
三相双金属片式，脱扣级别为10A。
具有温度补偿。
具有手动和自动复位按钮。
具有动作指示。
具有停止按钮。
具有测试机构。
具有整定电流连续可调装置。
具有电气上可分开的一常开和一常闭触头。
安装方式：与接触器插入式安装或独立式安装。
保护特性
热过载各相负载平衡时的动作特性应符合下表规定
|
序号
|
整定电流倍数
|
动作时间
|
起始条件
|
周围空气温度℃
|
|
1
|
1.05
|
2h内不动作
|
冷态开始
|
20± 5
|
|
2
|
1.2
|
2h内动作
|
热态(接序1试验后)开始
|
|
3
|
1.5
|
2min内动作
|
|
4
|
7.2
|
2s< Tp≤ 10s
|
冷态开始
|
|
|
|
|
