适用范围

TGR1系列热过载继电器(以下简称“ 热继电器” )，适用于交流50Hz/60Hz、工作电压至690V及以下，电流至93A的长期工作或间断长期工作的交流电动机的过载保护和断相保护。

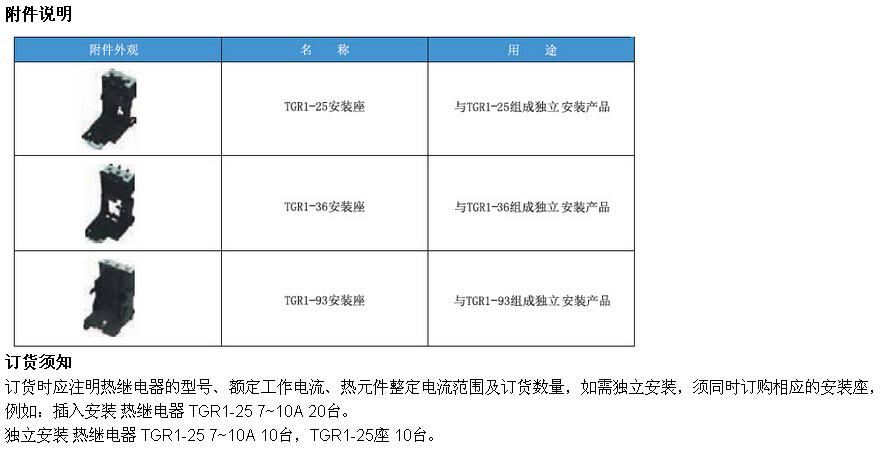

热继电器可与接触器接插安装，也可独立安装。

结构特征

1、热继电器除了具有过载保护和断相保护功能外，还具有下述结构特征：

三相双金属片式，脱扣级别为10A。

具有温度补偿。

具有手动和自动复位按钮。

具有动作指示。

具有停止按钮。

具有测试机构。

具有整定电流连续可调装置。

具有电气上可分开的一常开和一常闭触头。

安装方式：与接触器插入式安装或独立式安装。

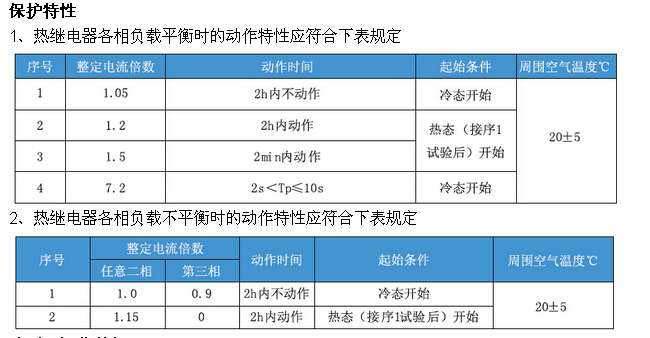

保护特性

1、热继电器各相负载平衡时的动作特性应符合下表规定
