| JZC1系列接触器继电器 |
2015/10/28 10:41:47 浏览次数：1742 |
 |
适用范围
JZC1系列接触器继电器主要用于交流50Hz或60Hz、额定工作电压至380V或直流额定电压至220V的控制电路中，用来控制各种电磁铁线圈及用作电信号的放大和传递，是实现自动、远控必不可少的低压电器元件。

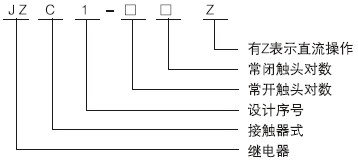

型号及其含义
正常工作条件及安装条件
◇周围环境温度：-5℃~十40℃，24h内平均值不超过+35℃；
◇海拔高度：不超过2000m；
◇大气条件：相对温度在最高温度+40℃时不超过5%；在较低温度下可允许有较高相对湿度。最湿月的月平均最低温度为+20℃，该月的平均最大相对湿度不超过90%，由于温度变化发生在产品上的凝露情况必须采取措施；
◇污染等级：3级；
◇安装而与垂直而的倾斜度不大于± 5° ；
◇安装娄别：III类。
◇冲击振动：产品应安装和使用在无显著摇动、冲击和振动的地方。

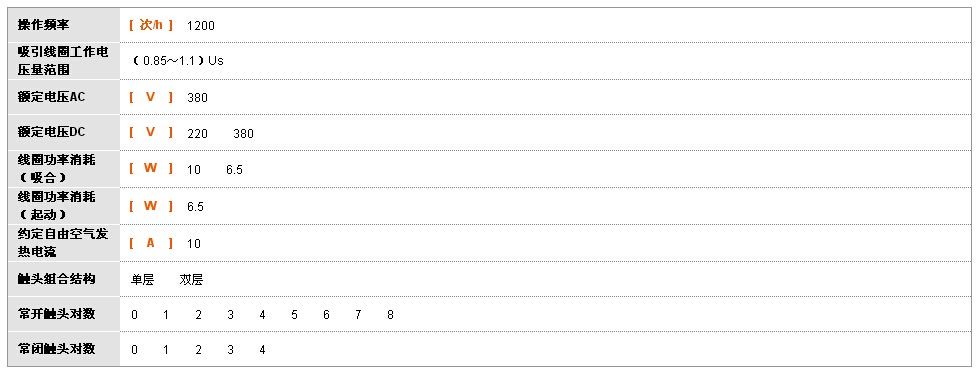

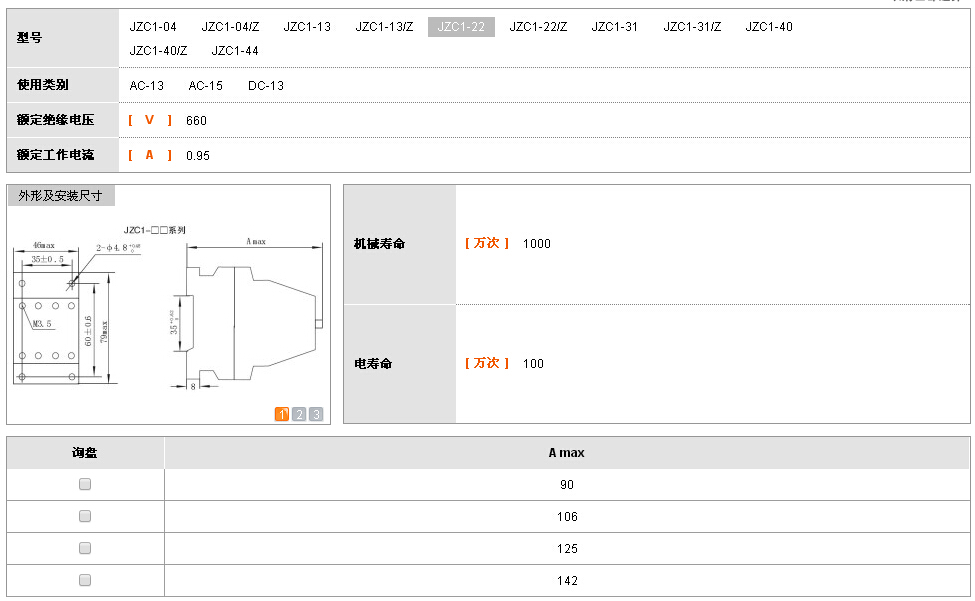

主要参数及技术性能
线圈额定控制电源电压（Us）为：AC 24V、48V、110V、220V、380V
DC 24V、48V、110V、220V
结构特征
◇继电器交流操作采用直动式E形铁芯直流操作采用转动式U形铁芯，双断点桥式的直动式连动结构．动作可靠；
◇继电器触头有多种组合（详见性能参数-触头组合形式）；
◇继电器动作机构灵活，手动检查方便，结构设计紧凑，可防止外界杂物及灰尘落入继电器的活动部位，接线端都有防护罩，人手不能直接接触带电部位，可确保使用安全，符台安全用电标准；继电器外型尺寸小巧，安装面积小，安装万式可用螺钉紧固，也可扣装在35mm宽的标准安装导轨上，具有装卸迅速方便之优点；
◇触头为桥式双断点结构，触头材料由电性能优越的银镍合金制成，具有使用寿命长及良好的接触可靠性，灭弧室均呈封闭形，并由阻燃性材料阻挡电弧向外喷溅，保证人身及临近电器的安全；
◇继电器电磁铁工作可靠，损耗小，噪音低，具有很高的机械强度，线圈的接线端装有电压规格的标志牌，清晰醒日，接线方便，可避免因接错电压规格而导致线圈烧毁。
订货须知
订货时必须注明产品的完整名称和型号，线圈的额定工作电压和频率，订货台数。
订货示例：JZC1-31 接触器式继电器 220V、50Hz、10台。
|
|
|
|
