JZC4系列接触器式继电器 |
2015/10/28 10:50:32 浏览次数:1550 |
![](upload/2015-10/2015102839098237.jpg) |
适用范围
JZC4系列接触器式继电器主要用于交流50Hz或60Hz、额定工作电压至660V及直流额定电压至220V的控制电路中,用来作控制各种电磁线圈及用作电信号的放大和传递,是实现自动、远控必不可少的低压电器。
型号及其含义
型号
|
触头对数
|
常开
|
常闭
|
JZC4-40
|
4
|
0
|
JZC4-31
|
3
|
1
|
JZC4-22
|
2
|
2
|
JZC4-13
|
1
|
3
|
JZC4-04
|
0
|
4
|
F4-11
|
1
|
1
|
F4-20
|
2
|
0
|
F4-02
|
0
|
2
|
F4-13
|
1
|
3
|
F4-31
|
3
|
1
|
F4-22
|
2
|
2
|
F4-40
|
4
|
0
|
F4-04
|
0
|
4
|
正常工作条件及安装条件
◇周围空气温度:-5℃~+40℃,24h内平均值不超过+35℃;
◇海拔高度:不超过2000m;
◇大气条件:相对湿度在最高温度为+40℃时不超过50%,在较低温度下可允许有较高的相对湿度,例如20℃时达90%。对由于温度变化偶尔产生的凝露应采取特殊的措施;
◇污染等级:3级;
◇安装类别:III类;
◇接触器安装面与垂直面的倾斜度不超过± 5° ;接触器除用螺钉安装外还可以用35mm(32A以下)和35mm或75mm(40A以上)TH型标准轨卡装;CJX2-115-170可用2X35mm(中心距100mm)标准卡轨安装;
◇接触器应安装在和使用在无显著摇动,冲击和振动的地方;
◇设计时充分考虑了环保因素,零、部件采用可回收和能自然降解的材料。
工作制
◇八小时工作制;
◇不间断工作制;
◇间断周期工作制,操作频率不大于1200次/小时,负载因素为40%。
结构特征
触点采用摩擦接触方式。组合式结构、可方便地安装各种附件;辅助触头组、延时头、锁合装置等增加不同功能。继电器端子均由防护结构、达到IP20级,使用时安全可靠。接线螺钉采用自升式瓦形垫圈的组合螺钉。继电器可用螺钉安装,也可安装在35mm宽的标准卡轨上。更换线圈时,只需将连接继电器上下两绝缘座的螺钉拧松,分开机壳上下两部分即可。
本产品由CJX2-09派生,其外形与安装尺寸与CJX2-09相同,还可以方便地挂装F4辅助触头组,增加触头数量,最多可达4对。

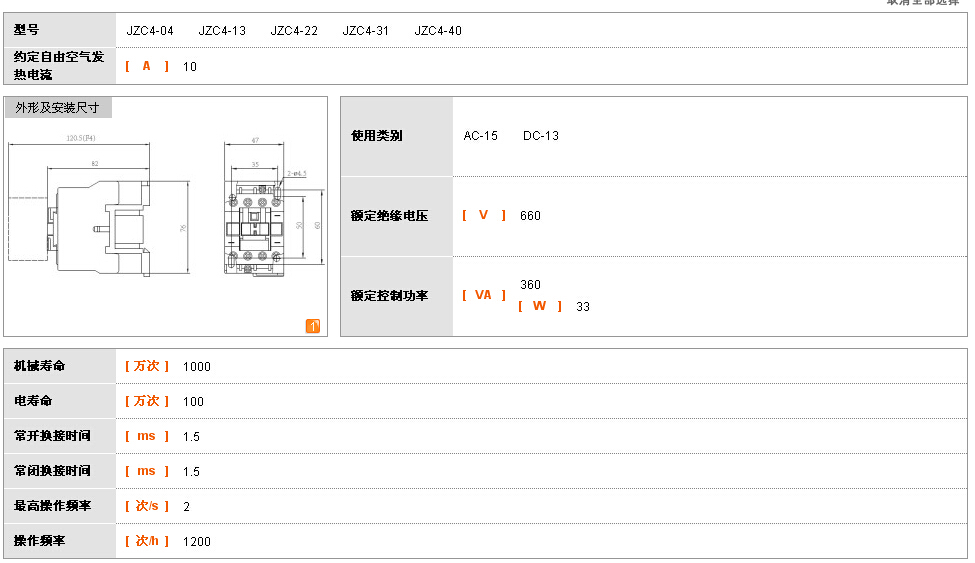

主要技术参数特点
◇继电器工作电压Us交流36V、110V、127V、220V、380V;
◇动作特征:吸合电压:85%~110%Us,释放电压:20%~75%Us。
订货须知
订购时必须指出:
◇继电器完整的型号、名称。
◇线圈的额定控制电源电压及频率。
◇如需订购辅助触头组F4,须写明组合情况。
◇订货数量。
订货示例:
JZC4-31接触器式继电器
线圈电压220V 50Hz 10台 F4-22 5只。
|
|
|
|
