JBK5系列机床控制变压器 |
2015/10/28 14:48:15 浏览次数:2508 |
 |
适用范围
JBK5系列机床控制变压器(以下简称变压器)适用于交流50/60Hz,输入电压不超过660V的电路中。用作各种机床,机械设备等一般电器控制,局部照明及指示灯的各种电源。

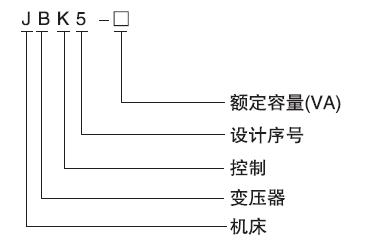

型号及其含义

正常工作条件及安装条件
◇环境温度:环境最高温度不超过+40℃,最低不低于-5℃,24h平均温度不超过+35℃;
◇海拔:不超过2000m;
◇空气相对湿度:大气相对湿度在周围空气温度为+40℃时不超过50%,在较低温度下可以有较高的相对湿度,最湿月份平均最大湿度为不大于90%,同时该月平均最低温度为+25℃,并考虑到因温度变化发生在产品上的凝露;
◇无爆炸危险的介质中,且介质中无足以腐蚀金属和破坏绝缘的气体,及导电尘埃;
◇无显著摇动和冲击振动的场所;
◇不得使变压器受到水、雨、雪的侵蚀。
结构特点
JBK5系列机床控制变压器是在国内JBK3系列机床控制变压器的基础上,经过多年来进一步吸收国内外同类产品的特点,吸收优点、摒弃缺点,并优选国外先进结构、先进接线方法的TK4系列接线端子,使得接线密集程度提高的同时也提高了产品的接地可靠性。
JBK5系列机床控制变压器(40VA-800VA)的铁芯之间的联接,铁芯与夹件(安装件)的联接,都采用气体保护氩弧焊焊接,形成一个整体,使其结构合理、可靠。安装件采用一次性成型,使其安装尺寸更为精确。接地方式采用穿心螺杆压接形式,提高了接地的可靠性,并具有工作可靠、耗能低、体积小、接线安全,适用性广等特点。

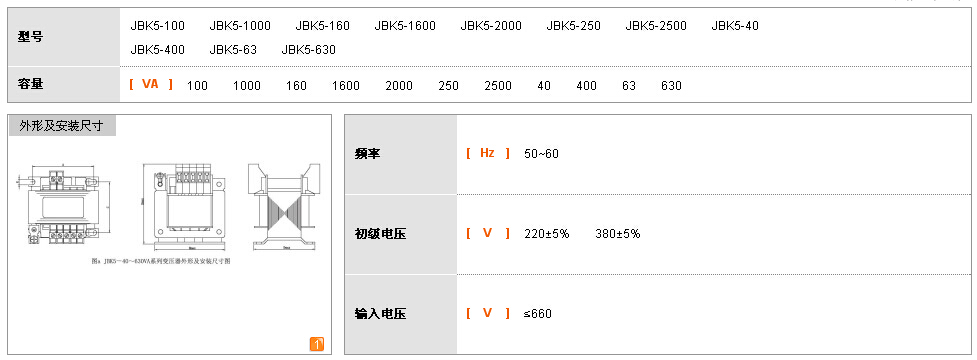

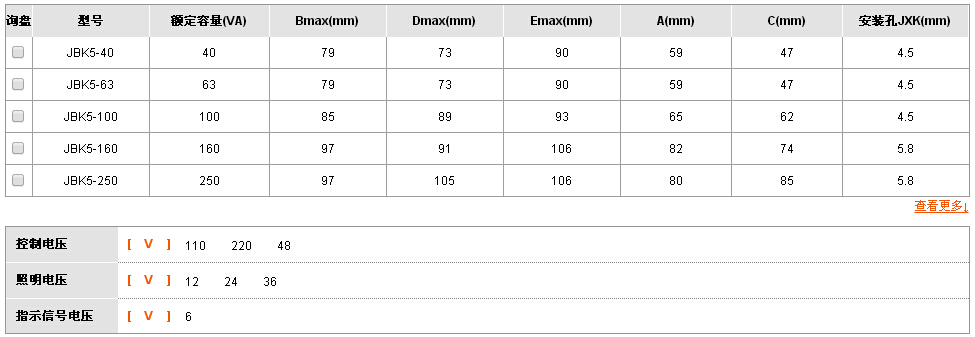

注:外形及安装尺寸仪供参考,如要求的尺寸需要更改,可在订货时说明。
订货须知
用户在订购变压器时应注明
1.变压器的型号、规格、容量及数量。
2.变压器各绕组的电压以及电流或容量分配。
3.特殊定做需注明要求以及同生产公司协商。
|
|
|
|
