MZD1系列交流单相制动电磁铁 |
2015/10/28 15:55:21 浏览次数:2007 |
![](upload/2015-10/2015102857409265.jpg) |
适用范围
MZD1系列交流单相制动电磁铁(以下简称电磁铁)适用于50Hz额定电压至380V的电路中,主要作为匹配TJ2系列或JW2系列闸瓦制动器的动力装置。

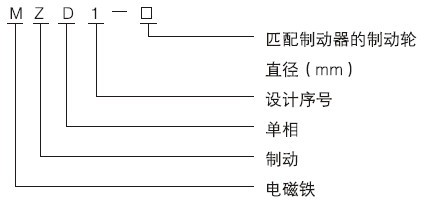

型号及含义
结构特征
◇电磁铁制成敞开式,防护等级为IP00;
◇电磁铁主要是同铁心、衔铁及线圈三大部分组成的回转拍合式的工作结构;
◇当线圈通电时,衔铁被吸合到铁心上,这时衔铁通过停档压在制动杆上使制动杆移动,从而使制动器闸瓦松开。当电源切断时,制动器在弹簧的作用下,衔铁离开铁心,则制动器将闸瓦抱紧,达到制动效果。
◇电磁铁的工作制有间断长期工作制及反复短时工作制两种类型,额定工作电压为交流50Hz 220V及50Hz 380V两种。
◇间断长期工作制即TD=100%,其每小时动作次数不超过20次,反复短时工作制TD=40%,每小时操作次数不超过300次。
◇在正常工作条件下,对于反复短时工作制的电磁铁寿命为60万次。
◇不允许地带有腐蚀性气体和尘埃中工作。
|
|
|
|
