概述
TGS3系列软起动器是以先进的双CPU控制技术为核心，控制可控硅模块，实现（鼠笼式）三相交流异步电动机的软起动、软停止功能．同时具有过载、输入缺相、输出缺相、负载短路、起动限流超时、过电压、欠电压等多项可选保护功能。该产品主要与成套控制柜配套使用，使用中必须配接相应规格的旁路交流接触器。产品规格覆盖11 kW-400kW（鼠笼式）三相交流异步电动机，广泛应用于冶金、石油、消防、矿山、石化等工业领域的电气传动设备，是传统的星--三角起动、自耦降压起动最理想的更新换代产品。
符合标准：GB14048.6-2008。
型号及含义
技术参数及性能
电源电压：
市电、自备电站、柴油发电机组三相交流380V或660V± 15%、50Hz，电源容量应满足软起动器对电动机的起动要求。
起动限制电流：从0.5-5倍的起动电流限制。
斜坡下降时间：0S-60S。
软起基值电压：30%Ue-80%Ue。
突跳起动时间：0.1S。
环境要求：
海拔超过1000米，应相应降低容量使用，1000米以上，每增加100米，电流降低0.5%；环境温度在-10℃~40℃之间；相对湿度不超过95%；无凝露、无易燃易爆气体、无导电尘埃、通风良好的室内环境中。
产品特点
◇完美的人性化设计
外型美观和结构合理的和谐统一。
功能完善和操作简便的和谐统一。
牢固可靠和结构紧凑的和谐统一。
工业产品精益求精的艺术化设计。
◇可靠的质量保证
采用计算机模拟设计。
SMT贴片生产工艺。
优异的电磁兼容性能。
整机出厂前的高温老化、振动试验。
◇完善可靠的保护功能
失压、欠压、过压保护。
软起动器过热、起动时间过长保护。
输入缺相、输出缺相、三相不平衡保护。
起动过流、运行过载、负载短路保护。
◇迅捷周到的售后服务
可靠的性能和质量奠定优质服务的基础。
提供优秀完善的配套设计方案。
及时周到的使用咨询。
根据用户意见不断提高产品性能。
◇六种起动模式
限电流起动模式：
一般用于对起动电流有严格限制要求的场合。

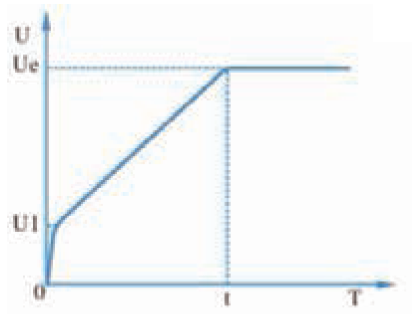

电压斜坡起动模式：
适用于对起动电流要求不严，而对起动平稳性要求较高的场合。

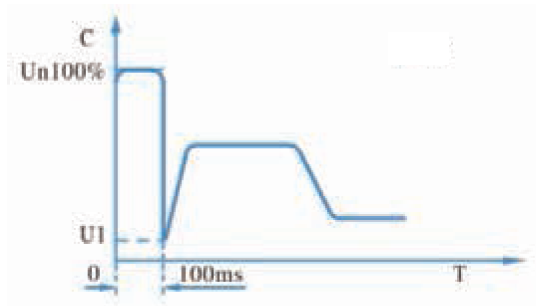

突跳+限电流起动：
用于重载时静摩擦力太大电机不能起转的场合起动波形。

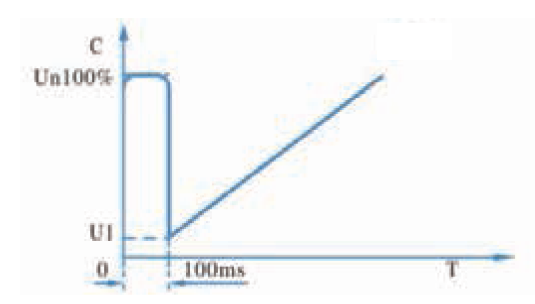

突跳﹢ 斜坡电压起动：
用于重载时静摩擦力太大电机不能起转的场合起动波形。

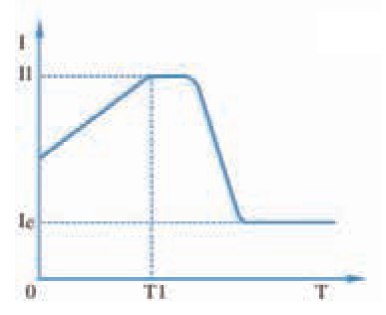

电流斜坡起动模式：
具有较强的加速能力，适用于两极电机．也可在一定范围内缩短起动时间。
电压限流双闭环起动模式：适用于要求起动较平稳，又要求严格限流的场合。
◇五级保护设定
为了适应不同的应用场合，TGS3系列软起动器设有五个级别。分别为0：初级、1：轻载、2：标准、3：重载、4：高级，由设置项FC设定，其中：初级保护禁止了外接瞬停端子功能，同时仅保留了过热、短路和起动时的输入缺相保护，适用于需无条件紧急起动的场台，如消防泵等。
轻载、标准、重载三个保护级别具备完全的保护功能，区别在于电机过载热保护时间曲线不同。
其电机热保护时间参数见下表和下图。
高级保护在起动时的保护标准更为严格，其他保护功能参数与标准保护设置相同。
|
FC设置
|
0(初级)
|
1(轻载)
|
2(标准)
|
3(重载)
|
4(高级)
|
说明
|
|
运行过载保护级别
|
无
|
2级
|
10级
|
20级
|
10级
|
按IEC60947-4-2标准
|
|
起动电流保护时间
|
无
|
3秒
|
15秒
|
30秒
|
15秒
|
按起动电流超过F7设置5被计
|
|
运行过载脱扣时间列表
|
电流倍数(I/Ie)
|
3
|
4
|
5
|
3
|
4
|
5
|
3
|
4
|
5
|
3
|
4
|
5
|
表中数值为典型值
|
|
脱扣时间(秒)
|
4.5
|
2.3
|
1.5
|
23
|
12
|
7.5
|
46
|
23
|
15
|
23
|
12
|
7.5
|

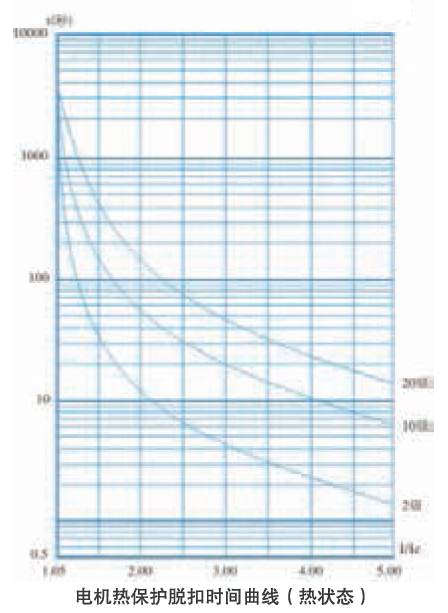

按IEC60947-4-2标准的电机热保护脱扣时间曲线如下：
◇七种组合控制方式：为了更灵活方便地对软起动器进行起动和停止操作设置了7种不问的操作组合方式供用户根据需要进行选择，设置项FD组合方式如表：
|
数值
|
0
|
1
|
2
|
3
|
4
|
5
|
6
|
7
|
|
键盘
|
1
|
1
|
0
|
0
|
1
|
1
|
0
|
0
|
|
外控
|
0
|
1
|
1
|
1
|
1
|
0
|
0
|
0
|
|
通信
|
0
|
0
|
0
|
1
|
1
|
1
|
1
|
0
|
表中l为允许，0为禁止。例如若起动后不允许意外停止，或维修时不允许意外起动，可把此项设为7，则禁止所有起动或停止操作。
◇八项附加功能
延时起动功能：0-999秒，用倒计时显示，计数为零时开始起动。
运行延时输出功能：0-999秒，从接到起动命令开始延时，延时到，则输出触点闭合。
起动间隔延时功能：0-999秒，延时期间显示闪烁提示，延时结束允许再次起动。
过热解除延时功能：0-999秒，软起动器过热发生并解除后延时，以使软起动器恢复至凉态再允许起动。
故障信息存储功能：可存9个最后发生的故障信息且失电不丢失。
自动重起动功能：可设置9次自动重起动，用于需长期连续运行的场合，如无人值守场合。
0~20mA直流模拟输出：实时指示电机电流，最大负载3000。
多功能显示器：可准确显示电源电压、电机电流、视在功率、热平衡系数等，可替代外加数字表头，节省投资。
◇十二种保护功能
外部故障输入保护（瞬停端子）：用于外加专用保护装置，如热继电器等。
失压保护：软起动器断电且又来电盾．无论控制端子处于何种位置，均不会自动起动，以免造
成伤害事故。
起动时间过长保护：由于软起动器参数设置不当或其他原因造成长时间起动不成功，软启动器会自行保护。
软起动器过热保护：温度升至80℃士5℃时保护动作，动作时间< 0.1秒：当温度降至55℃时（最低），过热保护解除。
输入缺相保护滞后时间：< 3秒。
输出缺相保护滞后时间：< 3秒。
三相不平衡保护滞后时间：< 3秒，以后电流偏差大于50%± 10%为基准。
起动过流保护时间：持续大于电机额定工作电流5倍时的保护时间见上表。
运行过载保护时间：以电机额定工作电流为基准作反时限热保护．脱扣保护时间曲线如上图。
电源电压过低保护滞后时间：当电源电压低于极限值S0%时，保护动作时间< 0.5秒，否则低于设定值时保护动作时间< 3秒。
电源电压过高保护滞后时间：当电源电压高于极限值130%时，保护动作< 0.5秒，否则高于设定值时，保护动作时间< 3秒。
负载短路保护滞后时间：< 0.1秒短路，电流为软起动器标称电机电流额定值10倍以上。
|
