| TVFD9系列变频器 |
2015/10/28 16:58:49 浏览次数：2481 |
 |
概述
TVFD9系列变频器是公司自主研发的高性能矢量变频器。它具有较好的加减速动态性能，过载能力强、操作灵活方便、正反向PID控制等特点。体积小、环境适应性强。
本系列产品具有负载特性强、运行稳定可靠、程序运行、PID调节、纺织摆频运行功能、供水睡眠功能等。产品广泛用于机床、供水、市政、食品、水泥、风机等电气传动和自动化控制领域。
产品按照国际标准设计和测试，严格模拟用户使用环境测试。
符合标准：GB/T12668.2、IEC 61800-2。

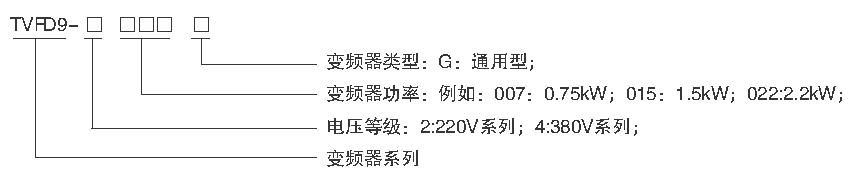

型号及含义
变频器运行的环境条件
温度
运行环境温度在﹣10℃~+40℃之间，超过40℃以上须降额使用。
湿度
空气的相对湿度≤ 95%，无结露。
海拔高度
变频器安装在海拔高度1000m以下可以输出额定功率。海拔高度超过1000m，其输出功率会下降。每升高1000m，降额额定功率的20%。
冲击和震动
不允许变频器掉到地下或遭受突然的撞击。不允许把变频器安装在有可能经常受到振动的地方。
电磁辐射
不允许将变频器安装在接近电磁辐射源的地方。
水及水汽防护
不允许将变频器安装在有可能出现淋水或结露的地方。
大气污染
不允许将变频器安装在存在大气污染的地方，例如存在粉尘，腐蚀性气体等的环境中。
存放环境
不允许将变频器安装在阳光直射，有油雾、蒸汽和振动的环境中。
产品特点
带电机自学习功能的开环矢量控制技术，实现电机高精度稳定运行。
低频转矩大，过载能力强。
独立风道设计，散热性能好，环境适应性强。
采用低电感结构设计，抗干扰性能强。
标准RS485 MODBUS通讯。
内置多种实用功能，如程序运行、PID调节器、纺织摆频控制等功能，机器适用场合灵活多变。
具有运行时间累计功能，可切换显示相关运行参数。
外观简洁流畅，符合工业产品审美特点。
可拆卸键盘，可通过键盘外拉实现远程监控。
产品控制特性
|
控制特性
|
控制方式
|
V/F控制
|
开环矢量控制
|
|
启动转矩
|
0.5Hz 150%额定转矩
|
0.5Hz 150%额定转矩
|
|
调速范围
|
1:50
|
1:100
|
|
稳速精度
|
± 0.5%
|
± 0.5%
|
|
转矩控制
|
无
|
无
|
|
转矩精度
|
-
|
-
|
|
转矩响应时间
|
-
|
-
|
|
产品功能
|
重点功能
|
电流限幅、转矩提升、直流制动、停电再起动、转差补偿、故障自动复位、频率上下限限制、偏置频率、起动频率、跳跃频率、频率增益、载波频率调整、加/减速模式可调、电压表输出、电流表输出、多段速度、程序运行、摆频运行、PI闭环运行、比例连动、远距离控制，正反转死区调节
|
|
频率设定方式
|
主频率给定有9种方式，辅助频率给定有4种方式，主频率给定和辅助频率给定有多种组合方式。主频率选择有：操作面板设定、端子Up/Dn设定、上位机通讯设定、模拟量AI1/AI2、PID、程序运行、多段速
|
|
频率范围
|
0.00Hz~400.00Hz
|
|
启动频率
|
0.50Hz~20.00Hz
|
|
加减速时间
|
0.1S~3600.0S
|
|
能耗制动能力
|
制动单元动作电压：630V~710V；能耗制动使用率：1-10%；内置制动单元
|
|
直流制动能力
|
直流制动起始频率：0.00Hz~20.00Hz；直流制动电流：0.0~100.0%(电机额定电流)
直流制动时间：0.0~60.0S；无需直流制动起始等待时间，实现快速制动
|
|
特色功能
|
多功能M键
|
多功能M键可设置为：反转键；实现在键盘上实现正、反转的控制
|
|
菜单模式
|
参数采用三级菜单结构，查看和修改参数更加方便快捷
|
|
RS485通讯口
|
RS485通讯接口支持MODBUS协议，标准操作面板可实现远程控制盒功能，最远100米
|
|
操作面板
|
电位器型操作面板，防护等级标准为IP20
|
|
独立风道
|
全系列采用独立风道设计
|
|
上电自检
|
实现对内部及外围电路的上电自检，如点击接地、﹢10V电源输出异常、模拟输入异常、断线等
|
|
输出电压自动调整
|
AVR功能有效时，在输入电压变动的情况下，输出电压基本不变，保持恒定V/F值
|
|
保护功能
|
过压、欠压、过流、电流限幅、过载、过热、电子热过载继电器、过压失地、数据保护等
|
|
效率
|
额定功率时≥ 93%
|
|
显示
|
四位数数码显示(LED):设定参数、输出频率、输出电压、输出电流、电机转速、输出转矩、开关量端子等15种状态参数、编程菜单参数以及33种故障代码等指示灯(LED):参数单位、RUN/STOP状态等
|
|
环境
|
使用场所：垂直安装在良好通风的电控柜内。不允许水平或其他的安装方式。冷却介质为空气。安装在不受阳光直晒，无灰尘、无腐蚀性气体、无可燃性气体、无油雾、无蒸汽、无滴水的环境
|
|
环境温度：﹣10℃~﹢40℃，﹢40℃~﹢50℃之间降额使用，每升高1℃，额定输出电流减少1%
|
|
湿度：20%~40%，不允许凝露
|
|
海拔高度0米~2000米，1000米以上降额使用，每升高100米，额定输出电流减少1%
|
|
振动：小于0.5g
|
|
存储温度：﹣25℃~﹢65℃
|
应用领域
广场、公园绿地和农场的排灌系统。
食品机械配套。
圆织机械配套。
印刷机。
住宅小区暖通、消防给水系统。
订货须知
订货时请依照型号及含义的说明选择所需型号及规格：
例如：三相380V系列1.5KW的经济型变频器：TVFD9-4015G；
单相220V系列0.7KW的经济型变频器：TVFD9-2007G。
选型指导：
为了保证变频器可靠运行，变频器功率必须大于等于电机功率。
|
|
|
|
