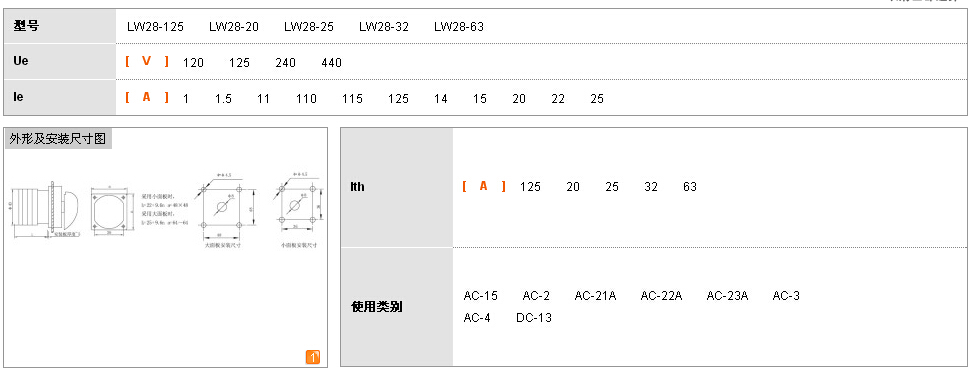

LW28系列万能转换开关

2015/10/29 15:21:31 浏览次数：2108

适用范围
LW28系列万能转换开关可代替（CA10）转换开关，主要用于交流50Hz~60Hz额定工作电压440V及以下，直流电压240V以下的主电路中作接通、分断和转换电路之用。也可直接控制小容量交流电动机和作主令控制及电路测量之用。
主电路转换用和直接控制用转换开关符合GB14048.3，主令控制用转换开关符合GB14048.5。
型号及含义

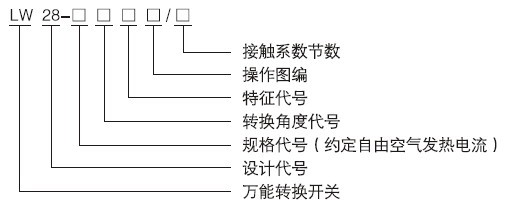

◇主令控制用转换开关的含义

注：转换角度代号为30° (3)、45° (4)、60° (6)、90° (9)；30° 自复60° 定位(36)；45° 自复90° 定位(49)
◇主电路控制用转换开关的含义

注：主电路用转换开关一般采用60° 转换。

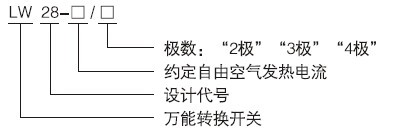

◇直接控制用转换开关的含义

注：直接控制电动机用转换开关一般采用60° 转换。用途代号Q、S、N时采用60° 转换，用途代号SN时采用45° 转换。

用途代号	用途
Q	直接起动
N	可逆转换
S	双速电动机变速
SN	双速电动机变速、可逆

分类
◇按用途分有主电路转换开关、直接控制电动机用转换开关和主令控制及测量用转换开关；
◇按操作方式分为有定位型、自复型和定位自复型。
◇按接触系统分，定位型转换开关有1~12节（其中63A只有8节），自复型转换开关有1~3节，直接控制电动机用转换开关主要有1~6节。
◇按转换角度分有30° 、45° 、60° 、90° 等。
◇按面板形状分有方形面板、矩形面板和圆形面板（仅20A有）。按旋钮类型分有R型、I型、F型、B型、S型、L型、P型和K型，共八种。

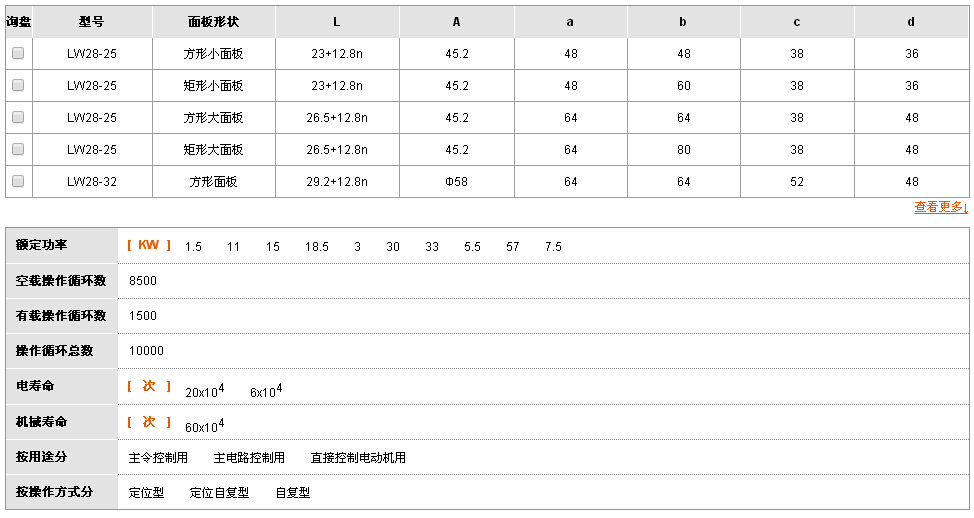

大型长方面板		大型方面板		小型长方面板		小型方面板
长	宽	长	宽	长	宽	长	宽
80	64	64	64	60	48	48	48

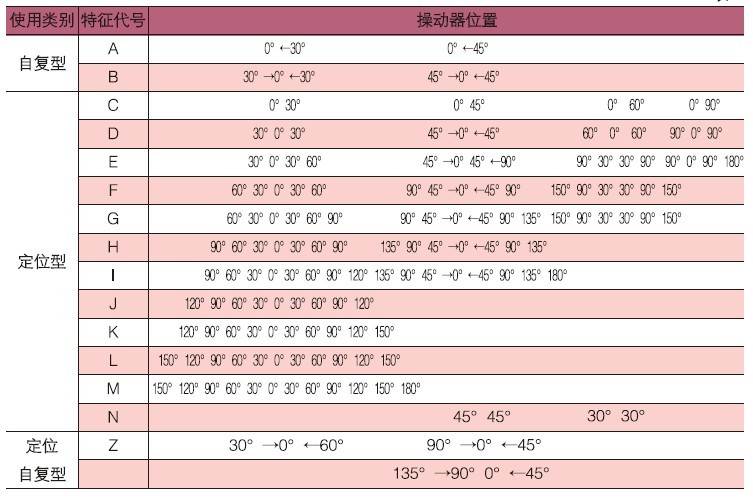

◇按操作方式与操动位置组合如见下表所示。

接手柄型式分下列八种
手柄颜色有黑、红、白、灰四种。

订货须知
用户订货时，采用开关的完整型号进行订货。例如：订货万能转换开关LW28，接线图型式为

订货代号为LW29-20/6.D303/2。
