| DTSD256/DSSD256型三相电子式多功能电能表 |
2015/10/30 9:06:19 浏览次数：2735 |
 |
概述
DTSD256/DSSD256型三相电子式多功能电能表采用大规模集成电路，应用数字采样技术，根据工业用户的用电管理需求进行设计、制造具有现代水平的电能表，式分时计量额定频率为50Hz或60Hz三相交流电网中有功和无功电能的全电子式电能表。

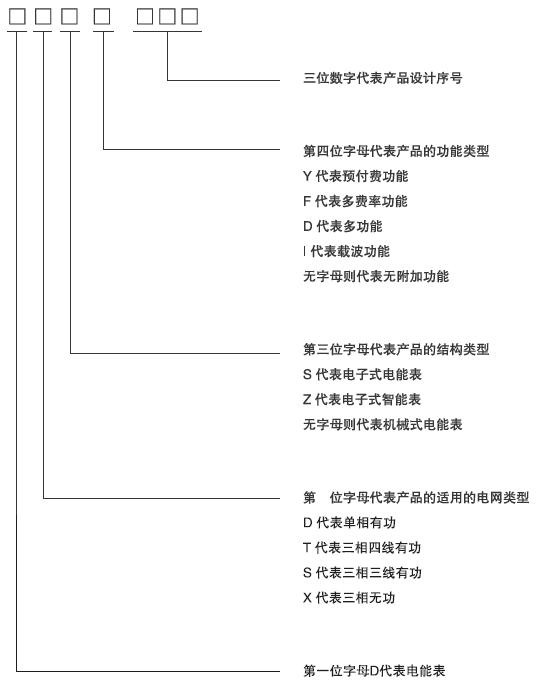

电能表产品型号命名规则
功能及特点
◇计量有功电能：分时计量正向有功电能和反向有功电能；
◇计量无功电能：分时计量四个象限的无功电能；
◇计量视在电能：分时计量正向视在电能和反向视在电能；
◇计量最大需量：实现有功正反向、视在正反向、无功四象限4费率需量计算功能，总共40多个需量数据。同时记录各需量数据的产生时间，时间数据格式为“月、日、时、分”：计算方式可为区间方式或滑差方式：对于滑差计算方式，滑差时间可设为1、2、3、5分钟，需量周期可设为5、10、15、30、60分钟；
◇费率和时段：具有4种费率（尖、峰、平、谷），10个时段，4套时段表，10个时区，24个公共假日，200个特殊假日。订货时，将严格按照用户要求设置费率时段；
◇瞬时值指示功能：
①实时测量A、B、C三相电压、电流、相位；
②实时测量A、B、C三相有功/无功功率方向和瞬时有功/无功功率；
③实时测量电网频率；
④实时测量视在功率和A、B、C分相视在功率；
⑤实时测量总功率因数和A、B、C三相功率因数；
⑥实时测量有功谐波功率级谐波含量。
◇负荷曲线记录功能：可按照用户设定的时间间隔对选定的内容进行滚动数据记录功能。可设定1、5、10、15、20、30、60分钟7种数据采样时间间隔，数据项目可选择；
①有功正反向总电能；
②无功四象限总电能；
③电压（ABC）电流（ABC）功率因数（ABC总）频率（A）；
④有无功需量周期平均功率；
⑤有功瞬时功率（ABC总）；
⑥无功瞬时功率（ABC总）；
⑦三相相位。
7组数据可采用相同的时间间隔或不同的时间间隔，可选择几个或全部作为记录内容。每点记录均有4字节的时标，记录数据采样时的“月、日、时、分”。
◇事件记录功能。可记录的事件类别有：
①系统复位记录；
②表盖打开和关闭记录；
③最大需量清零记录；
④编程次数、最近十次编程类型及编程时间；
⑤停电记录；
⑥过压记录；
⑦欠压记录；
⑧矢压记录；
⑨断相记录；
⑩电流不平衡记录。
相关事件以及其发生时间将一起被记录在电表存储器中。
◇时钟电池：由一节长寿命锂电池供电，用于时钟的掉电保护。锂电池存贮寿命≥30年，连续断电维持时间≥6年；
◇液晶带背光显示：按任一键电表将打开背光源，在正常供电时，背光维持3分钟，在停电时维持1分钟（单独工作电池供电，不会对时钟锂电池产生影响）；
◇通信功能：具有红外通信和RS485通信功能，通过红外掌上电脑或RS485通信设备可读取电表内所有信息。
|
|
|
|
