产品简介
它安装于变压器台区之下．通过低压电力线与安装干该台区之下的载波电能表或采集终端组成下行信道并进行通信，传输载波电能表或采集终端采集到的用电信息和相关数据。后台管理系统通过调制解调器（MODEM）经公用电话网或GSM或GPRS等方式与集中器组成上行信道，实现拨号连接。
该产品符合DL/T 698-1999标准的要求。
 功能及特点
◇采用低压电力线作为数据通信信道，工程施工不需布线，安装方便、快捷；
◇可设置抄表方案，例如设置抄表间隔及自动抄表日；
◇可保存12个月的月冻结信息，31天的日冻结信息以及最近一次单时间点信息；
◇在规定时间内抄读失败时，具有补抄功能；
◇内置时钟电路，可由系统校时；
◇载波通讯参数：扩频系列15位，中心频率120 Khz，带宽15KHz；
◇采用直接扩频方式进行低压电力线载波通信，使数据传输准确可靠，抄读能力强
◇软件自动中继功能，中继深度达4级；
◇具备自学习，自适应电网结构的能力；
◇1台集中器可抄收1024户载波电表或采集终端的用电信息；
◇根据系统费率情况，可配置单费率集中器和多费率集中器；
◇根据上行通道可配置为公共电话网型、GSM型和GPRS型。

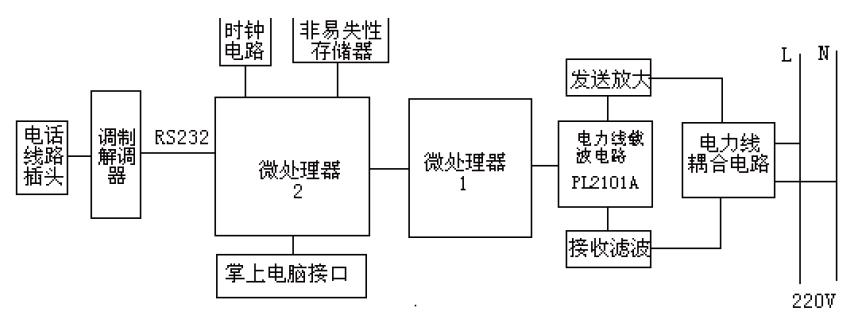

主要组成部分

调制解调器：实现用电管理计算机经公用电话网、GSM或GPRS数传通道等方式与集中器连接的接入设备。
微处理器2及其外围时钟电路和非易失性存储器：微处理器2和公用电话网调制解调器组成系统的上行信道，它在系统后台软件和时钟电路的控制下，在指定的抄表时刻，将微处理器1经下行信道所采集的用户载波电能表或采集终端的电量数据，存储于非易失性存储器中，并根据系统后台软件发出的抄读命令，将存储于非易失存储器中的用电信息上传到系统管理中心计算机。
微处理器1：其功能是在指定的抄表时刻收集用户载波电能表或采集终端所采集的用户用电量数据。
调制解调器：采用SSC1641系列芯片，采用的调制方式为BPSK。
发送放大和接收滤波电路：发送放大的功能是提高载波信号的电压幅度或功率，以保证在不加自动中继时，在近1000米范围内能正常抄读。接收滤波器初步滤出载波信号频带外的各种干扰信号。
电力线耦合电路：其功能是将高频载波信号耦合到电力线上，并阻挡50Hz，220V工频信号进入集中器，其电路结构采用了低等效内阻电路，有效地降低了由于负载变化大而介入的插入损耗。
