ZN63M-12户内高压交流永磁真空断路器
2015/10/30 16:35:59 浏览次数:1510

概述
适用于三相交流50Hz、10kV的电力系统中做投切各种不同性质的负荷及频繁操作的场合。
可供工矿、企业、发电厂及变电站电气设备的保护和控制之用。
可配用于KYN28A-12(GZSl)等中置手车式开关柜及XGN固定式开关柜。
执行标准:
GB1984-2003《高压交流断路器》。
GB/T11022-1999《高压开关设备和控制设备标准的共用技术要求》。
IEC62271-100《高压交流断路器》。
DU403《12-40.5户内高压真空断路器订货技术条件》。

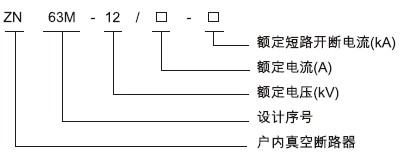

型号及其含义


正常使用条件
◇周围空气温度不超过40℃,且在24h内测得的平均值不超过35℃,最低周围空气温度为-15℃。
◇海拔高度:不高于1000m。
◇周围空气没有明显地受到尘埃、烟、腐蚀性或可燃性气体、蒸气、烟雾的污染。
◇湿度条件:日平均值不大于95%,月平均值不大于90%,水蒸气压力的日平均值不大于2.2KPa,月水蒸汽压力平均值不大于1.8KPa。
◇来自开关设备和控制设备外部的振动或地动是可以忽略的。
◇在二次系统中感应的电磁干扰的幅值不超过1.6kV。
◇特殊使用条件:
安装地点在海拔超过1000m、周围空气温度超过正常使用条件规定的限值或高温易产生凝露的地方,请与我们协商定制。



主要特点
◇断路器总体性能优越
断路器灭弧室与操动机构部分采用前后配置方式.通过传动机构链接为一个整体。
机械寿命高达30000次。
◇先进的真空灭弧室
中封式陶瓷真空灭弧室。
铜铬触头材料及纵磁场触头结构为世界公认最先进的吸弧方式。
◇增强型绝缘筒
绝缘筒采用APG新工艺成型。
绝缘筒增设内裙边和加强筋,提高了绝缘水平和抗动稳定电流能力。
真空灭弧室装于绝缘筒内,有效防止异物造成的损伤和表面污染,同时显著缩小断路器整体尺寸。
◇灵活简便的操作机构
操动机构采用永磁机构,具有电动分合闸、手动紧急分闸功能。
断路器工作时永磁机构的能量传递给连杆机构,再通过连杆机构传递到动触头部分。
先进合理的缓冲装置,分闸无反弹,减弱分闸冲击和震动。
无需调整,极少维护和少维护。
注:额定电流为4000A及以上的需强制风冷。
