ZW37A-40.5户外高压交流真空断路器
2015/10/30 16:51:58 浏览次数:1527

概述
三相交流50Hz.额定电压40.5kV户外高压开关设备。
广泛适用于城网及农网35kV配电系统,作为分、合负荷电流、短路电流、过载电流及其它类似场所的保护之用。
执行标准:
■GB1984-2003《高压交流断路器》。
■IEC62271-100《高压交流断路器》。
■GB/T11022-1999《高压开关设备和控制设备标准的共用技术要求》。
■DL/T402-2007《高压交流断路器订货技术条件》。
■GB/T311.2-2002《高压输配电设备的绝缘配合使用导则》。

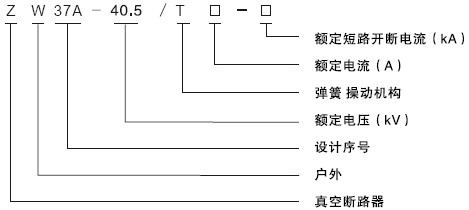

型号及其含义


使用环境条件
◇周围空气温度:上限不超过± 40℃,下限不超过-35℃;
◇环境湿度:月平均相对湿度不大于90%;日平均相对湿度不大于95%;
◇海拔不大于1000m;
◇风压不超过700Pa(相当于风速35m/s)
◇地震烈度不超过8度;
◇覆冰厚度不超过20mm;
◇安装场所应为没易燃、爆炸、化学腐蚀物质及经常性剧烈震动的场所;
◇空气污秽程度按GB5582规定IV级。

产品技术特点
采用高度密封的三相支柱,全封闭结构。
真空灭弧,开断性能好,安全可靠性高。
真空灭弧室安装在高强套管内,灭弧室与套管间填充高强绝缘硅脂,密封性能好,抗老化,
耐高压;有效解决了凝露问题,避免充气或充油所致缺陷。
箱体内置温湿度控制器及自动投切加热器,防止电器元件受潮,确保在离海拔和低温环境中正常运行。
电流互感器外置,可配置多绕组,精度高,容量大。
可加装涌流控制器,实现防涌流、过流、速断保护功能于一体。
采用操作机构中置式结构,内置绝缘拉杆。
订货须知
产品型号、名称、规格、数量。
产品额定电流、额定短路开断电流、操作电压。
所配电流互感器数量(两相或三相)、变比、精度。
备品备件名称和数量。
特殊要求的请与本公司协商并签相关协议。
