概述
金属氧化物避雷器,俗称“ 氧化锌避雷器” ,适用于保护输变电设备(变压器、输电线路、配电屏、开关柜、电力计量箱、开关、电容器、发电机等)免受过电压损害,是目前国际最先进的过电压保护器。
其核心元件电阻片采用氧化锌及多种金属氧化物制作而成,与传统碳化硅避雷器相比,大大改善了电阻片的伏安特性,提高了电阻片的通流能力,从而带来了避雷器特征的根本变化。
复合外套金属氧化物避雷器外绝缘采用硅橡胶材料,它有优异的耐气候、耐臭氧、耐电弧性能、可在50~200℃下长期可靠的工作。其表面呈憎水性,使避雷器有良好的耐污性能,可适用于多种污秽等级的地区。
瓷外套金属氧化物避雷器外绝缘采用陶瓷材料、等静压法成型,致密度高、电气绝缘好质感好,广泛使用于各类电力场所。

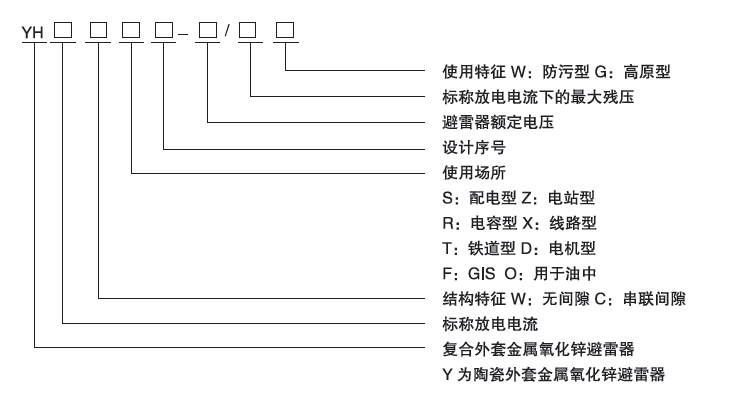

型号及含义

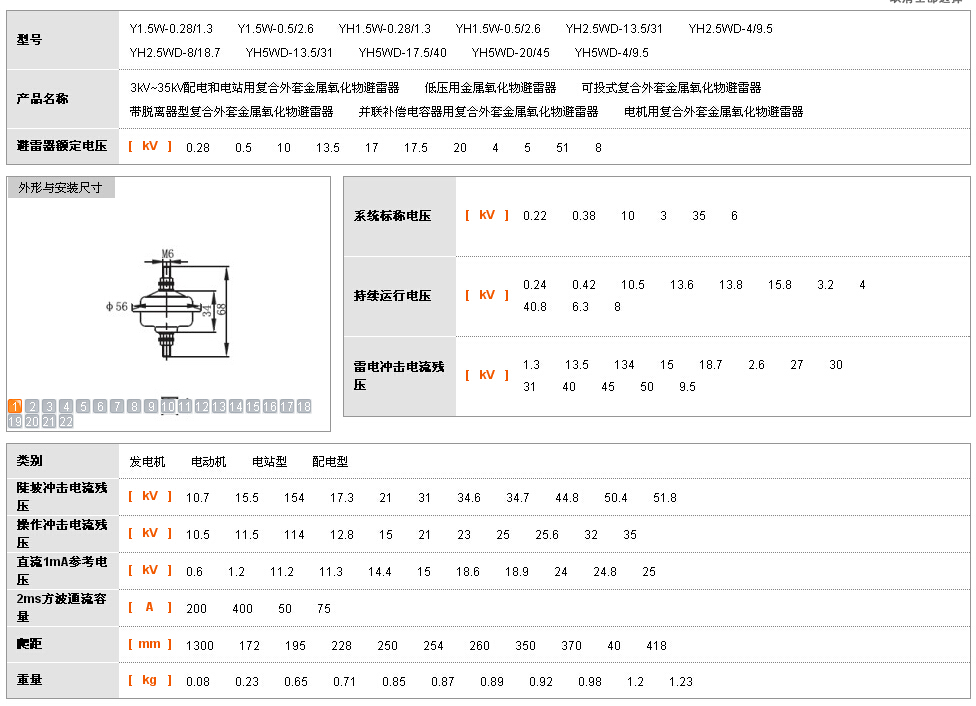

低压用金属氧化物避雷器:(执行标准:GB 11032-2010、JB/T 8952-2005)
3kV~35kV配电和电站用复合外套金属氧化物避雷器:(执行标准:GB 11032-2010、JB/T 8952-2005)
电机用复合外套金属氧化物避雷器:(执行标准:GB 11032-2010、JB/T 8952-2005)
并联补偿电容器用复合外套金属氧化物避雷器:(执行标准:GB 11032-2010、JB/T 8952-2005)
带脱离器型复合外套金属氧化物避雷器:
脱离器与35kV及以下电压等级的避雷器相串联,安装在避雷器的低压端与地线之间,脱离器的使用,有效地提高了电力系统运行可靠性。主要特点有:
a避雷器发生损坏时,将故障避雷器与系统分开;
b避免避雷器发生爆炸,伤及周边设备及人员;
c避免避雷器故障,给电力系统造成的停电事故;
d脱离器动作后有明显的可见标志,便于巡查人员迅速发现故障点;
e是避雷器真正实现免维护、免检修。

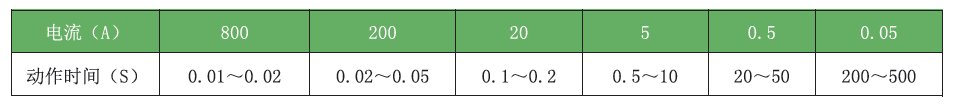

脱离器典型安-秒特性参数如下:
可投式复合外套金属氧化物避雷器
可投式(也称带电检修式)复合外套金属氧化物避雷器是一种过电压保护电器,主要用于保护交流电力系统的输变电设备免受大气过电压和操作过电压的损坏。该产品适用于不能停电检修的变电站出线及重要配电用户的过电压保护,主要特点是为供电部门实现带电检修、更换或预试成为可能,降低因停电造成的经济损失。
|
