适用范围
该型剩余电流互感器用于中性点绝缘系统单相接地保护。本系列互感器配用DL11/60型继电器。系统正常运行时，三相电流的相量和等于零，互感器二次没有输出；当某一线路发生单相接地故障时，剩余电流互感器的一次剩余电流增大，二次剩余电流随之增大而增大，当达到继电器的最小动作电流时保护装置动作。符合标准：GB1208。

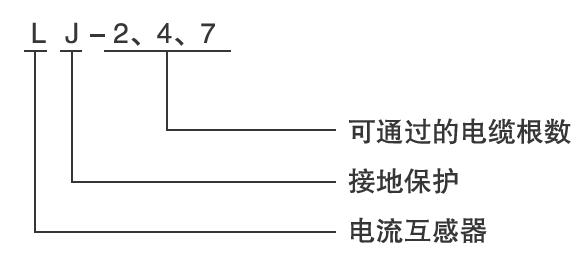

型号及其含义

正常工作条件及安装条件
◇环境温度：-5℃-+40℃，日平均不超过+30℃；
◇海拔：不超过1000m(户内式)；
◇大气条件：空气相对湿度不超过85%(20℃)；
◇本产品通过直接振动试验，能承受相当于里氏9级裂度的地震和水平方向加速度为0.4g的正弦波耐振试验。

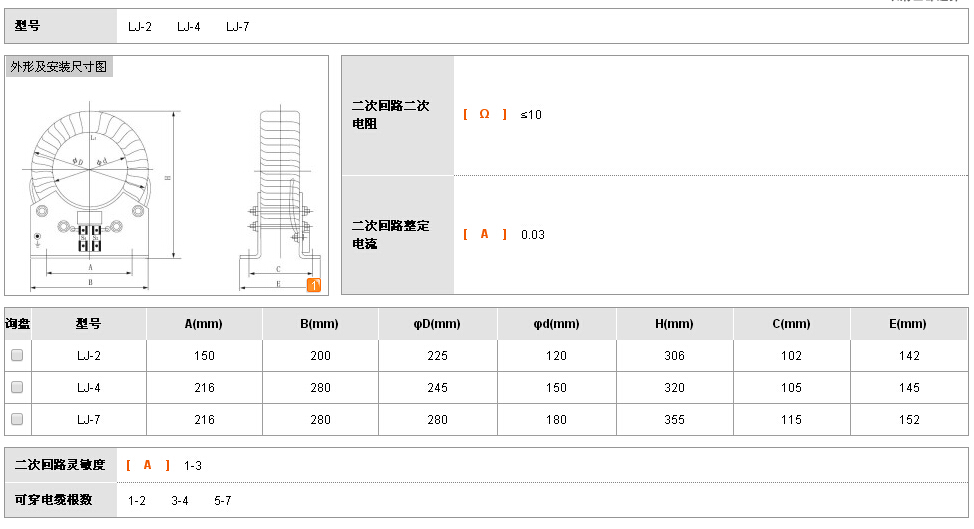

结构特征
本型互感器圆环（母线）型干式绝缘。二次绕组缠绕在经退火处理的环形铁心上。两块夹紧铁心的夹件支撑互感器。夹件上装有接线座及安装孔，供固定安装之用。穿过线圈窗口的三根电缆即为互感器的一次绕组。二次绕组从夹件的接线座上引出。
订货须知
订货时请注明产品型号、电压等级、继电器型号、整定电路保护灵敏度即最小一次电流，如有其它要求，请在合同中注明。
