| LJ-Φ75型零序电流互感器 |
2015/10/31 16:54:21 浏览次数：3270 |
 |
适用范围
该型剩余电流互感器用于中性点绝缘系统单相接地保护。本系列互感器配用DL11/0.2型继电器。系统正常运行时，三相电流的相量和等于零，互感器二次没有输出；当某一线路发生单相接地故障时，剩余电流互感器的一次剩余电流增大，二次剩余电流随之增大而增大，当达到继电器的最小动作电流时保护装置动作。
符合标准：GB1208。

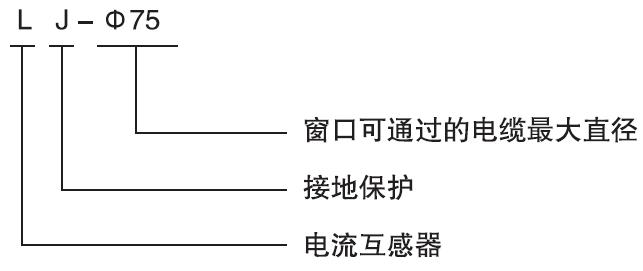

型号及其含义
正常工作条件及安装条件
◇环境温度：-5℃-+40℃，日平均不超过+30℃；
◇海拔：不超过1000m(户内式)；
◇大气条件：空气相对湿度不超过80%；
◇本产品通过直接振动试验，能承受相当于里氏9级裂度的地震和水平方向加速度为0.4g的正弦波耐振试验。
结构特征
本型互感器圆环（母线）型干式绝缘。二次绕组缠绕在经退火处理的环形铁心上。两块夹紧铁心的夹件支撑互感器。夹件上装有接线座及安装孔，供固定安装之用。穿过线圈窗口的三根电缆即为互感器的一次绕组。二次绕组从夹件的接线座上引出。
本型互感器的铁心为圆环形，并经退火处理，二次绕组分两段饶在铁芯上，用夹紧铁心的铸铁夹件支撑互感器，夹件有接线座和螺栓及四个安装孔。
本型互感器无一次绕组，用户的三相电缆穿过铁芯窗口作为一次绕组，窗口允许通过电缆的最大外径如列表。
主要技术参数
额定值和性能要求
◇本型互感器与DL11/0.2型继电器配合使用，当互感器的二次绕组接以DL-11/0.2型继电器（继电器绕组并联，整定电流为O.lA），且互感器二次处接总阻抗不大于10Ω ，使继电器动作的一次剩余电流不大于10A。

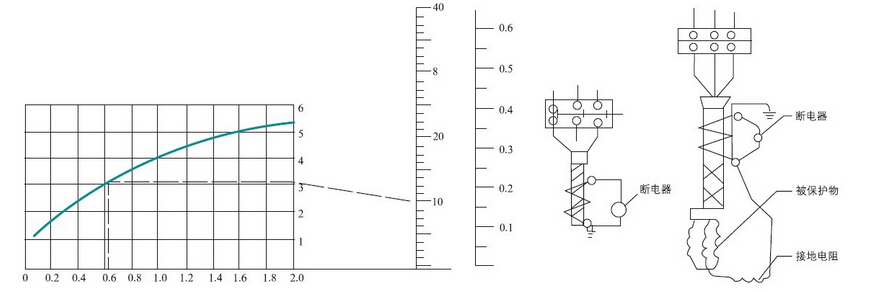

◇对应于继电器各整定电流的一次动作电流（剩余电流）近似值可借助下图曲线求得。
曲线的横坐标为继电器动作互感器二次绕组的端电压。此电压等于继电器整定电流乘以继电器及联结线总阻抗的乘积。在选择一次动作电流时，首先决定继电器的整定电流，计算互感器二次绕组端电压，使用此两数值按图示曲线所标，顺序在中间从坐标上找到保护灵敏度值，即一次动作电流的近似值。
订货须知
订货时请注明产品型号、电压等级、继电器型号、整定电流保护灵敏度即最小一次电流。如有其它要求，请在合同中注明。
|
|
|
|
