适用范围
JDZJ-3、6、10型电压互感器适用于额定频率50Hz，额定电压3、6、10kV户内装置的中性点非有效接地系统中用于电压、电能测量及单相接地保护。
符合标准：GB1207。

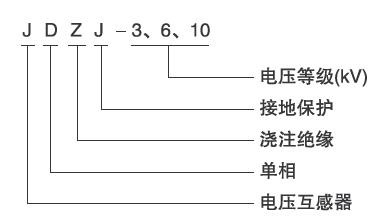

型号及其含义

正常工作条件及安装条件
◇环境温度：-5℃-+40℃，日平均不超过+30℃；
◇海拔：不超过1000m（户内式）；
◇大气条件：最高温度为+40℃时，空气相对湿度不超过50%，在较低的温度下，允许相对湿度不超过80%；
◇大气中无严重污秽，且介质中无足以腐蚀金属和破坏绝缘的气体与导电尘埃；
◇安装地点无剧烈振动及颠簸；
◇安装地点不受阳光直接辐射，无雨雪侵蚀及严重霉菌存在。
结构特征
产品为半浇注结构，剩余绕组、二次绕组和宝塔式结构的一次绕组同轴绕制在酚醛纸筒上。环氧树脂真空浇注的浇注体套装在单相三柱铁心中，二次绕组及剩余绕组从浇注体下端引出。底脚上有安装孔，供固定安装使用。
本系列电压互感器能在系统最高电压Um下长期运行，并能在1.9倍额定电压下运行8小时；
本系列电压互感器的连接组为1/1-12；三合单相三绕组电压互感器的三相连接组为Yn/yn/，△（剩余电压绕组接成开口三角形）。
订货须知
订货时请注明产品型号、电压等级、额定输出及相应准确级，如有特殊要求请在合同中注明。
