适用范围
JDZX10-10系列电压互感器适用于额定频率50Hz，额定电压10kV户内装置的中性点非有效接地系统中用于电压、电能测量及单相接地保护。
符合标准：GB1207。

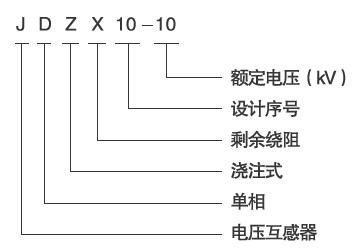

型号及其含义

正常工作条件及安装条件
◇环境温度：-5℃-+40℃，日平均不超过+30℃；
◇海拔：不超过1000m；
◇大气条件：最高温度为+40℃时，空气相对湿度不超过50%，在较低的温度下，允许相对湿度不超过80%；
◇大气中无严重污秽，且介质中无足以腐蚀金属和破坏绝缘的气体与导电尘埃；
◇安装地点无剧烈振动及颠簸；
◇安装地点不受阳光直接辐射，无雨雪侵蚀及严重霉菌存在。
结构特征
产品为全浇注结构，铁心为卷绕式矩形铁心。JDZX10型接地电压互感器一次绕组采用宝塔形结构，内、外静电屏包绕。二次绕组在出线端子盒引出。浇注体底部设有安装板，供固定安装之用。

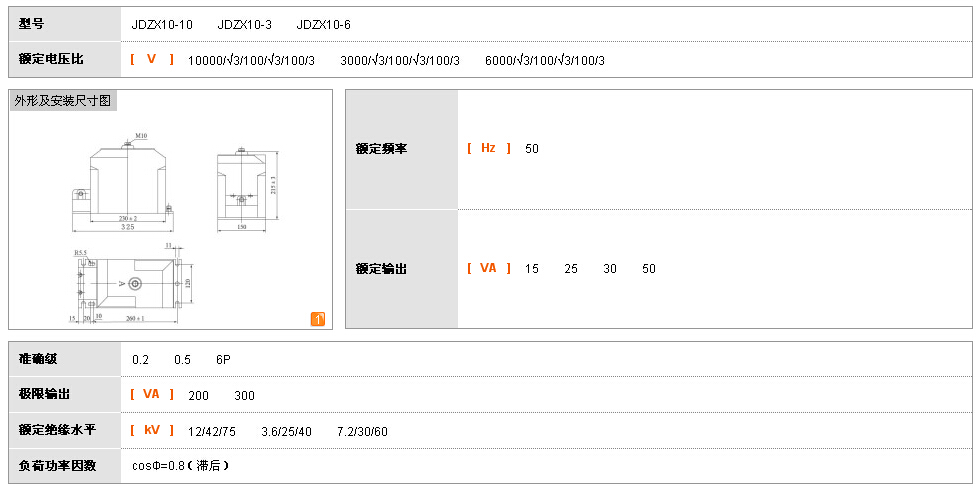

表面爬电距离：满足Ⅱ级污秽等级要求；
负荷功率因数：cosΦ =0.8（滞后）；
订货须知
订货时请注明产品型号、电压等级、额定输出及相应准确级，如有特殊要求请在合同中注明。
