适用范围

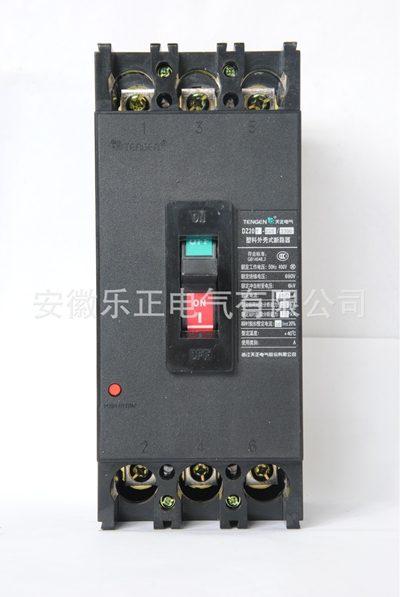

    DZ20系列塑料外壳式断路器（以下简称断路器），其额定绝缘电压为690V，交流50Hz，额定工作电压400V及以下，其额定电流16A至25A。一般作配电用，其中Y、J型壳架为225A及以下和Y型壳架为400A的断路器亦可作电动机保护之用。在正常情况下，断路器可分别作为线路不频繁转换及电动机的不频繁启动之用，亦可作为线路及电源设备的过载、短路及欠电压保护。

    本产品J型规格中有四极断路器，主要用于交流50Hz、额定电压400V及以下，额定电流16A至630A的三相四线制的系统中，它能保证电源完全断开，确保安全。

    电动机保护用断路器在配电网络中用于电动机的启动和断开以及作为电动机的过载、短路和欠电压保护。

    该系列额定电流630A及以下的三极产品还带有透明盖，盖子采用新型耐高温、高强度聚碳酸酯材料制作而成，可直观判断触头的通断状态，广泛应用于建筑工地等临时用电场所。

   本产品符合GB14048.2标准

结构特征

  本系列断路器是以Y型为基本产品，由绝缘外壳、操作机构、触头系统和过电流脱扣器四个部分组成。

   断路器的操作机构具有使触头快速合闸和分断的功能。

    四极断路器中性极（N），位于最右侧位置。在分合过程中，中性极规定为闭合时较其他三级先接触，分闸时较其他三级后断开。

正常工作与安装条件  :

周围空气温度

周围空气温度上限为﹢ 40℃。

周围空气温度下限为﹣ 5℃。

周围空气温度24h内的平均值不超过﹢ 35℃。

海拔：安装地点的海拔不超过2000m。

污染等级：3级。

安装类别：III。

大气条件：大气相对湿度在周围空气温度为﹢ 40℃时不超过50%；在较低温度下可以有较高的相对湿度；最湿月的月平均最大相对湿度为90%，同时该月的月平均最低温度为+25℃，并考虑到因温度变化发生在产品表面上凝露。
