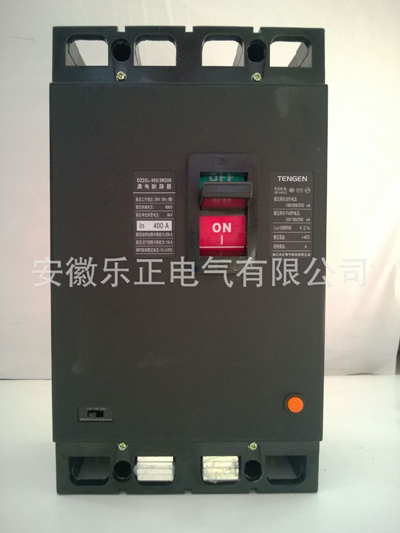

DZ20L-400/3N300系列塑壳漏电断路器 漏电开关 |
2015/10/14 17:05:35 浏览次数:1663 |
![](upload/2015-10/2015101461922565.jpg) |
![](/admin/kindeditor/attached/image/20151014/20151014171049634963.jpg)
![](/admin/kindeditor/attached/image/20151014/20151014171141044104.jpg)
正常工作条件和安装条件
周围空气温度
周围空气温度上限为+40℃。
周围空气温度下限为﹣ 5℃。
周围空气温度24h的平均值不超过+35℃。
海拔:安装地点的海拔不越过2000m。
污染等级:3级。
安装类别:Ⅲ类。
大气条件:大气相对湿度在周围空气温度为+4℃时不超过50%;在较低温度下可以有较高的相对湿度;最湿月的月平均最大相对湿度为90%,同时该月的月平均最低温度为+25℃,并考虑副因温度变化发生在产品表面上的凝露。
外磁场:漏电断路器安装场所附近的磁场在任何方向不超过地磁场的5倍。
安装位置应垂直,各方向倾斜度不超过5° 。
结构及工作原理
本系列断路器系电子式剩余电流保护断路器,主要由零序电流互感器、集成电路放大器、漏电脱扣器、试验装置及带有过载和短路保护的断路器组成,全部零部件均装在一个塑料外壳中。
当被保护电路或电源设备出现过载或短路时,主开关中的热磁式脱扣器完成延时或瞬时脱扣动作,从而切断电源起到过载或短路保护作用;当被保护电路中有漏电或人身触电时,只要漏电电流达到动作电流值,零序电流互感器的二旋绕组就输出一个信号,并通过漏电线路板处理指令漏电脱扣器动作,从而切断电源起到漏电和触电保护作用。
![](/admin/kindeditor/asp/../attached/image/20151014/20151014170936833683.jpg) ![](/admin/kindeditor/asp/../attached/image/20151014/20151014170999449944.jpg) ![](/admin/kindeditor/asp/../attached/image/20151014/20151014170930903090.jpg) ![](/admin/kindeditor/asp/../attached/image/20151014/20151014170917551755.jpg)
|
|
|
|
