适用范围

DZ20L系列剩余电流保护断路器（以下简称断路器），主要适用于交流50Hz，额定电压为380V，额定电流至630A的电路中，作为人身触电或者设备漏电保护之用；也可用来防止因设备绝缘损坏，产生接地故障电流而引起的火灾危险；同时还可以用来分配电能和线路及电源设备的过载和短路保护，亦可以用作线路的不频繁转换之用。

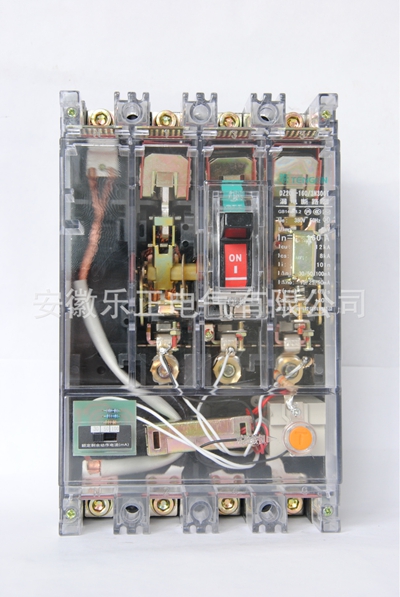

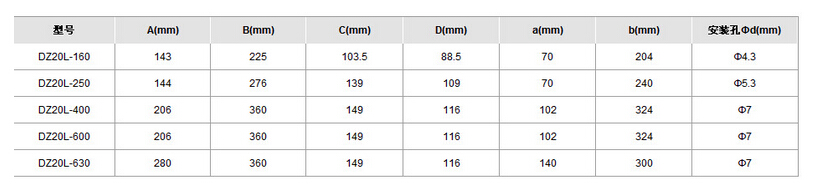

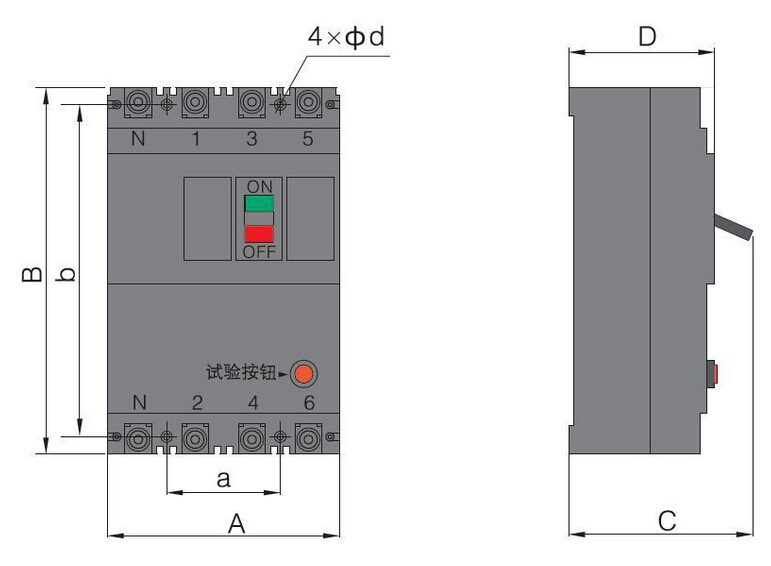

本系列派生的透明外壳剩余电流保护新路器，盖子采用新型、耐高温、高强度聚碳酸酯材料制造而成，可直观判断触头的通断。

符合GB14048.2标准。

正常工作条件和安装条件

周围空气温度

周围空气温度上限为+40℃。

周围空气温度下限为﹣ 5℃。

周围空气温度24h的平均值不超过+35℃。

海拔：安装地点的海拔不越过2000m。

污染等级：3级。

安装类别：Ⅲ类。

大气条件：大气相对湿度在周围空气温度为+4℃时不超过50%；在较低温度下可以有较高的相对湿度；最湿月的月平均最大相对湿度为90%，同时该月的月平均最低温度为+25℃，并考虑副因温度变化发生在产品表面上的凝露。

外磁场：漏电断路器安装场所附近的磁场在任何方向不超过地磁场的5倍。

安装位置应垂直，各方向倾斜度不超过5° 。

结构及工作原理

本系列断路器系电子式剩余电流保护断路器，主要由零序电流互感器、集成电路放大器、漏电脱扣器、试验装置及带有过载和短路保护的断路器组成，全部零部件均装在一个塑料外壳中。

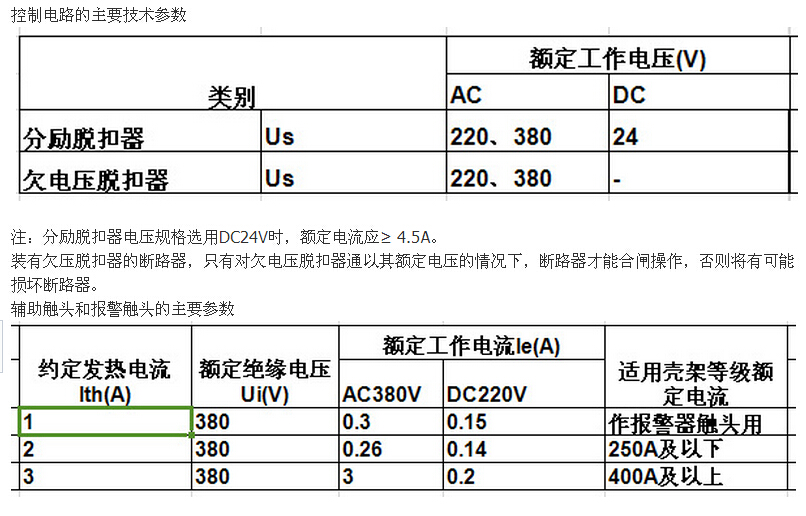

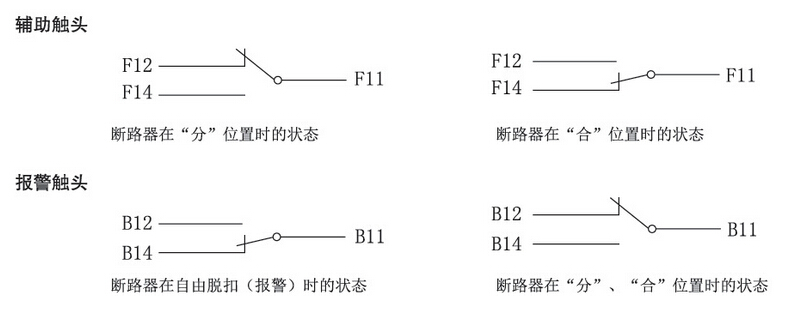

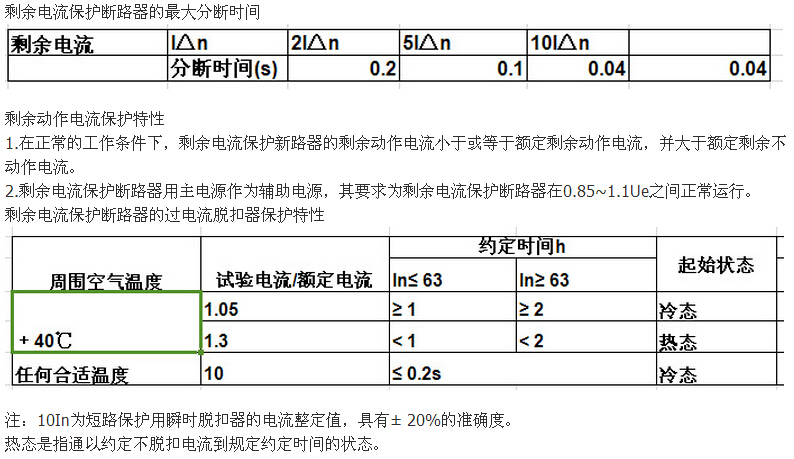

当被保护电路或电源设备出现过载或短路时，主开关中的热磁式脱扣器完成延时或瞬时脱扣动作，从而切断电源起到过载或短路保护作用；当被保护电路中有漏电或人身触电时，只要漏电电流达到动作电流值，零序电流互感器的二旋绕组就输出一个信号，并通过漏电线路板处理指令漏电脱扣器动作，从而切断电源起到漏电和触电保护作用。
