适用范围
DZ15LE系列剩余电流保护断路器(以下简称断路器),适用于交流50Hz,额定电压为220V或380V,额定电流至100A的电路中,作剩余电流保护之用,也可用来防止因设备绝缘损坏,产生接地故障电流而引起的火灾危险。并可用来保护线路免受过载和短路等危害,以及用作线路不频繁转换之用。本系列派生的透明外壳剩余电流保护断路器,盖子采用新型、耐高温、高强度聚碳酸酯材料制作而成,可直观判断触头的通断状态,广泛用于建筑工地等临时用电场所。
符合标准:GB14048.2。

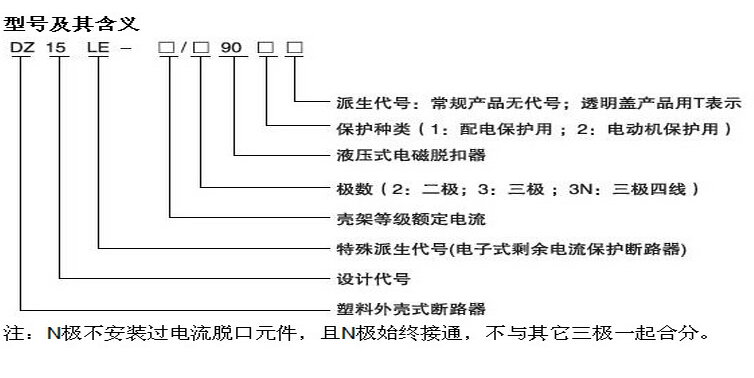

![](/admin/kindeditor/attached/image/20151022/20151022113459735973.jpg)
正常工作条件及安装条件
安装地点的海拔不超过2000m。
周围空气温度
a周围空气温度上限不超过+40℃,下限不低于5℃。
b周围空气温度24h的平均值不超过+35℃。
大气条件
大气的相对湿度,在周围最高温度为+40℃时不超过50%,在较低温度下可以有较高的相对湿度,月平均最大相对湿度为90%,同时,该月的平均最低温度为+25℃,并考虑到因温度变化发生在产品表面上的凝露。
安装类别为Ⅲ。
安装条件
安装在无冲击撼动及无雨雪侵袭的地方,上接线端子接电源侧,下接线端子接负载侧,与垂直面的倾斜壶不超过5° 。
污染等级为3级。
断路器安装场所附近的外碰场在任何方向不超过地磁场的5倍。

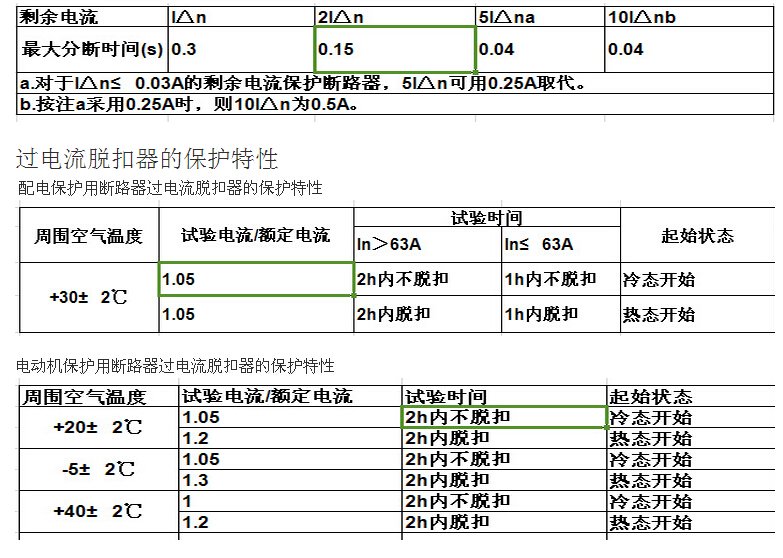

断路器的剩余电流最大分断时间
![](/admin/kindeditor/attached/image/20151022/20151022113480678067.jpg)
瞬时过电流脱扣器电流整定值
配电用断路器瞬时过电流脱扣器电流整定值为10In± 20%;
电动机保护用断路器瞬时过电流脱扣器电流整定值为12In± 20%。
结构与工作原理

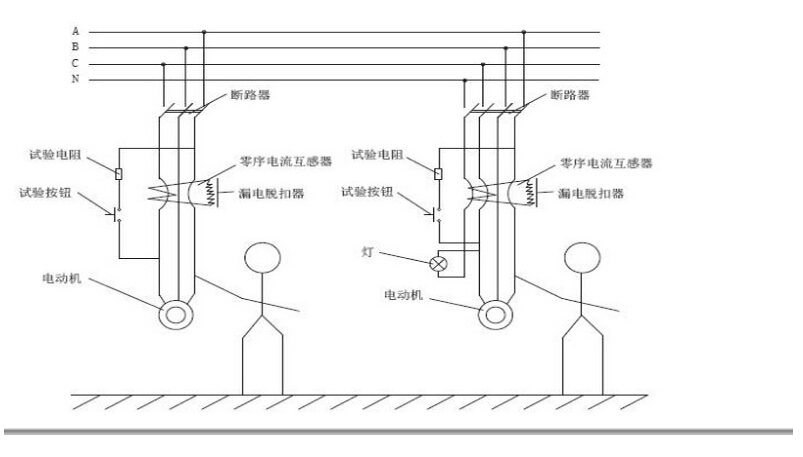

本系列漏电断路器系电子式漏电断路器,主要由零序电流互感器、漏电脱扣器、电子放大部件、试验装置及带有过载和短路保护的断路器组成。全部零部件均装在一个塑料外壳中。
当被保护电路中有漏电或人身触电时,只要漏电电流达到动作电流值,零序电流互感器二次绕组的输出信号便可使可控硅触发导通,并通过漏电脱扣器使断路器动作,从而切断电源起到漏电和触电保护作用。
当被保护电路中出现过载或短路时,液压式脱扣器完成延时或瞬时脱扣动作,使漏电断路器动作,从而切断电源起到过载或短路保护作用。

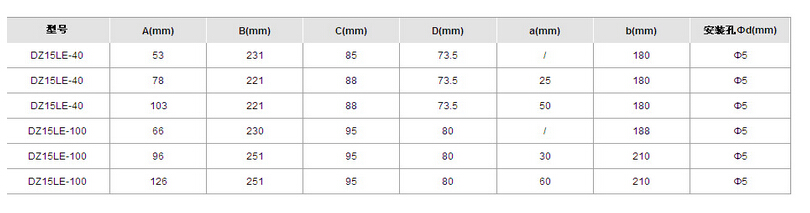

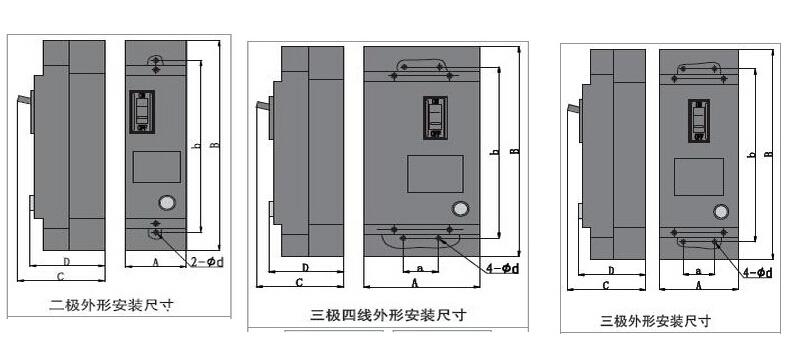

![](/admin/kindeditor/asp/../attached/image/20151022/20151022113680988098.jpg)
|
