适用范围

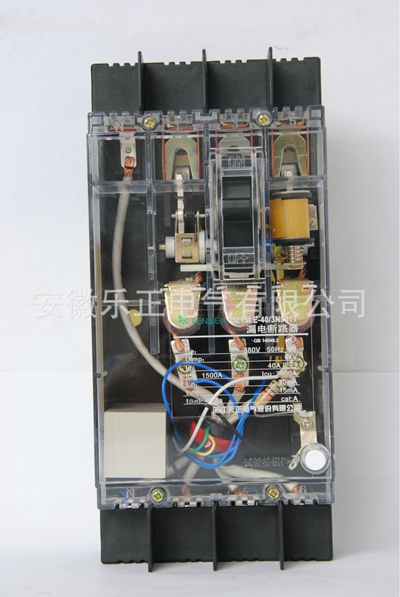

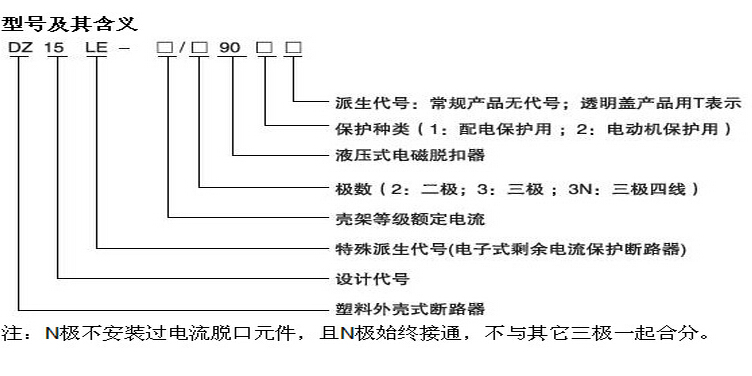

D215LE系列剩余电流保护断路器（以下简称断路器），适用于交流50Hz，额定电压为220V或380V，额定电流至100A的电路中，作剩余电流保护之用，也可用来防止因设备绝缘损坏，产生接地故障电流而引起的火灾危险。并可用来保护线路免受过载和短路等危害，以及用作线路不频繁转换之用。本系列派生的透明外壳剩余电流保护断路器，盖子采用新型、耐高温、高强度聚碳酸酯材料制作而成，可直观判断触头的通断状态，广泛用于建筑工地等临时用电场所。

符合标准：GB14048.2。

正常工作条件及安装条件

安装地点的海拔不超过2000m。

周围空气温度

a周围空气温度上限不超过+40℃，下限不低于5℃。

b周围空气温度24h的平均值不超过+35℃。

大气条件

大气的相对湿度，在周围最高温度为+40℃时不超过50%，在较低温度下可以有较高的相对湿度，月平均最大相对湿度为90%，同时，该月的平均最低温度为+25℃，并考虑到因温度变化发生在产品表面上的凝露。

安装类别为Ⅲ。

安装条件

安装在无冲击撼动及无雨雪侵袭的地方，上接线端子接电源侧，下接线端子接负载侧，与垂直面的倾斜壶不超过5° 。

污染等级为3级。

断路器安装场所附近的外碰场在任何方向不超过地磁场的5倍。

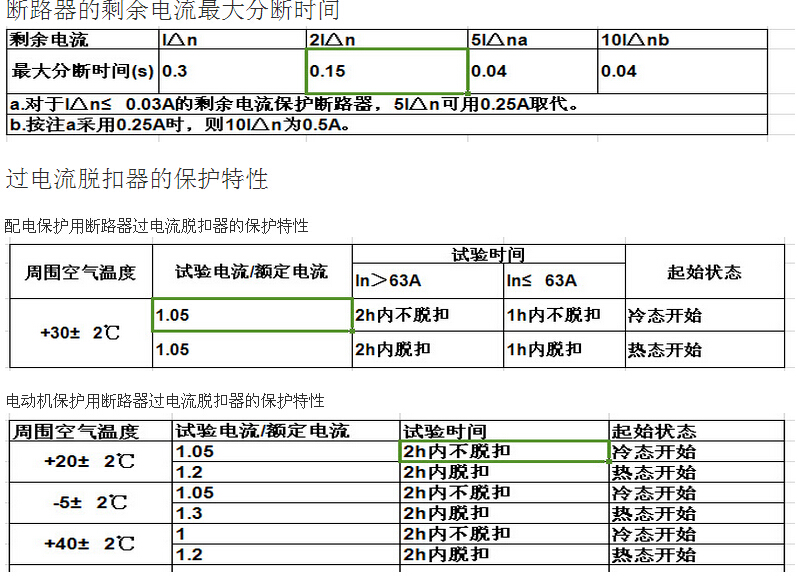

瞬时过电流脱扣器电流整定值

配电用断路器瞬时过电流脱扣器电流整定值为10In± 20%；

电动机保护用断路器瞬时过电流脱扣器电流整定值为12In± 20%。

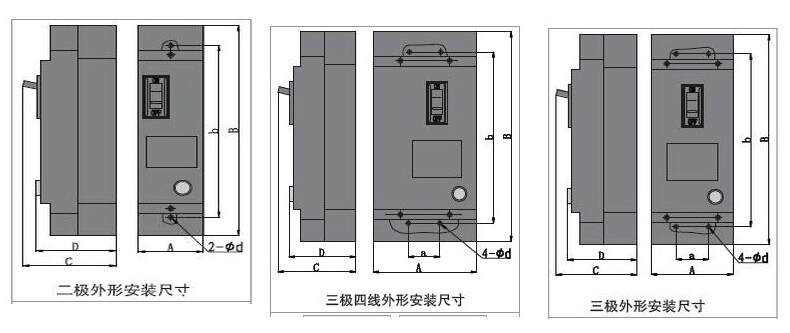

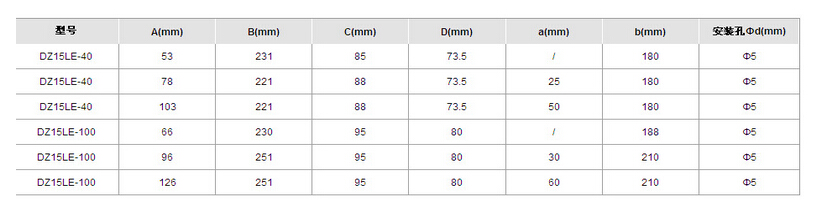

结构与工作原理

本系列漏电断路器系电子式漏电断路器，主要由零序电流互感器、漏电脱扣器、电子放大部件、试验装置及带有过载和短路保护的断路器组成。全部零部件均装在一个塑料外壳中。
当被保护电路中有漏电或人身触电时，只要漏电电流达到动作电流值，零序电流互感器二次绕组的输出信号便可使可控硅触发导通，并通过漏电脱扣器使断路器动作，从而切断电源起到漏电和触电保护作用。
当被保护电路中出现过载或短路时，液压式脱扣器完成延时或瞬时脱扣动作，使漏电断路器动作，从而切断电源起到过载或短路保护作用。
