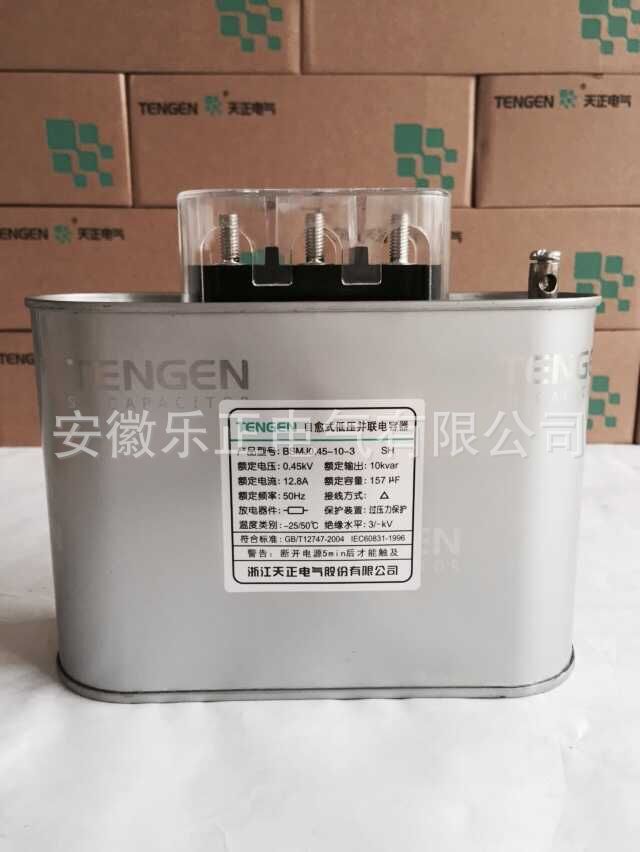

BSMJ0.45-10-3自愈式低压并联电容器 配电电器类 |
2015/10/23 16:24:20 浏览次数:1759 |
![](upload/2015-10/2015102359798721.jpg) |
![](/admin/kindeditor/attached/image/20151023/20151023163563826382.jpg)
适用范围
BSMJ、BCMJ、BZMJ系列自愈式低电压并联电容器适用于标称电压1000V及以下工频交流电力系统中,作提高功率因数,减少线路无功损耗,改善电压质量之用。
符合标准:GB/T 12747-2004,IEC 60831-1996。
![](/admin/kindeditor/attached/image/20151023/20151023162776717671.jpg)
主要参数及技术性能
额定电压:0.23~1.14kV,AC。
额定频率:50Hz或60Hz。
额定容量:1~6kvar,可定制更大容量的电容器。
电容偏差:电容器实测值与额定值之差不超过0~10%,三相电容器中的任何两线路端子间测得的电容最大值与最小值之比不大于1.08.
损耗角正切值:工频额定电压下地于0.0012。
耐受电压:
极间:工频2.15Un、2S;
极对壳:额定电压600V及以下产品施加电压3.6kV、5S;
额定电压600V及以上产品施加电压7.2kV、5S。
最高允许过电压:1.1Un,每24h中不超过8h。
最高允许过电流:1.3In。
自放电特性:电容器带有放点器件,能使电容器在断开电源3min内,剩余电压从√ 2Un降至75V或以下。
特点:
先进的进口生产及检测设备,国际最新高温聚丙烯薄膜,产品体积更小,电气性能更稳定,质量更可靠。
防腐蚀的印铁外壳,美观大方,无需喷涂漆层。
使用须知
电容器运输应尽量在原出厂包装状态下,搬运时应小心轻放。
电容器应保存在干燥及无腐蚀性气体的室内。
用户在使用电容器前,应首先检查铭牌型号是否与所购产品型号相符。
容量检测:测量时采用相对误差不大于2%的仪器进行。
耐受电压试验:所施加的试验电压为耐压试验的75%。
安装场所不应受阳光直射,不被雨淋湿,避免尘埃过多及剧烈振动场所,相互间距离应大于30mm;夏季环境温度较高时,应采用有效措施,以保证通风散热良好。
安装前必须充分考虑电容器投入后,所引起的电压升高等因素,以防电容器在过电压下长期运行。
在安装电容器前,必须注意检测电压波形和网路特性,如存在谐波源(如安装大型整流器、变频器、中频炉、电弧炉、电解电镀设备等)的影响,应按谐波的频率和含量多少,采取相应的措施加以抑制。
电容器与感应电动机并联时,建议按电容器电流小于电动机空载电流90%来选配电容器。
电容器线路端子及接地端子处的接线应尽量使用软铜线,并保证接触良好,建议用户定期地耐电容器接线端于进行检查,防止接触不良造成电容器损坏。
电容器切除与再投入的时间间隔应大于3min(自放电时间),否则可能产生很高的过电压,
损坏电容器:
电容器应使用专用电容器投切开关,开关规格按所控制电容器额定电流的1.3-1.5倍范围参考确定。

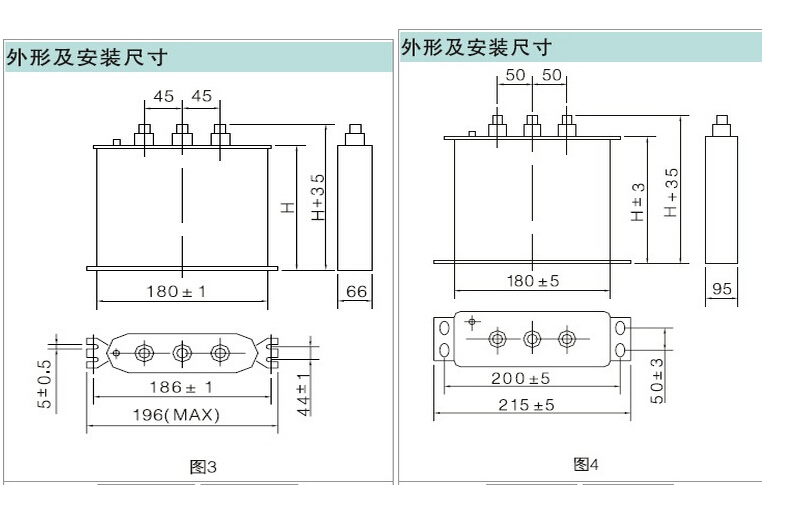

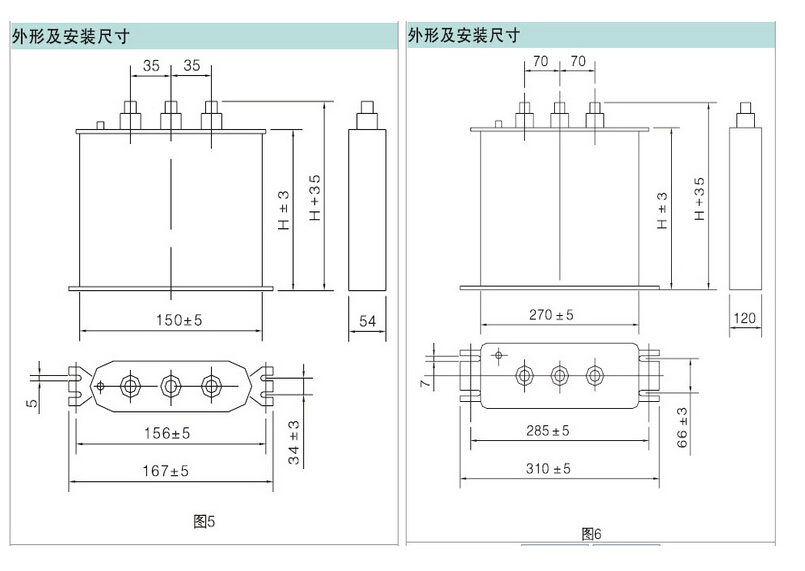

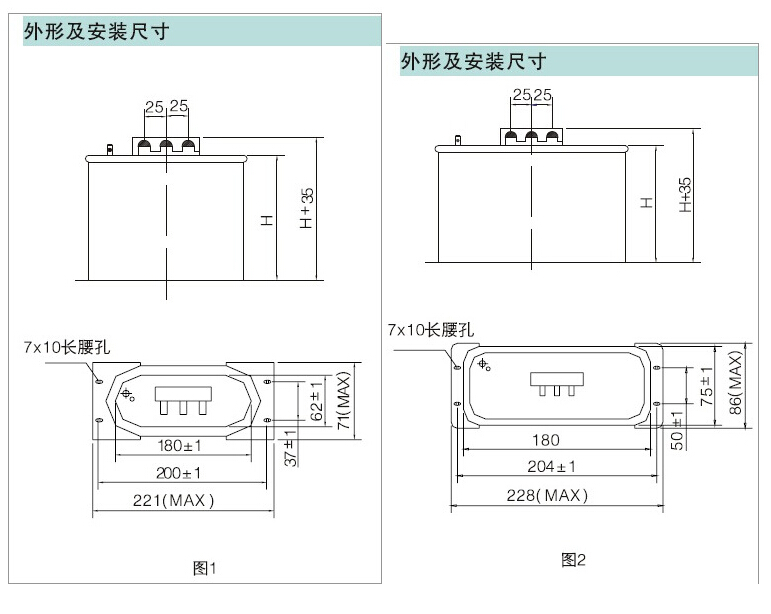

安装说明:
a.将安装脚平面向下,沿外壳底部卷边处插入,卡接到位。
b.将装配好安装脚的电容器固定在需要安装的场所。

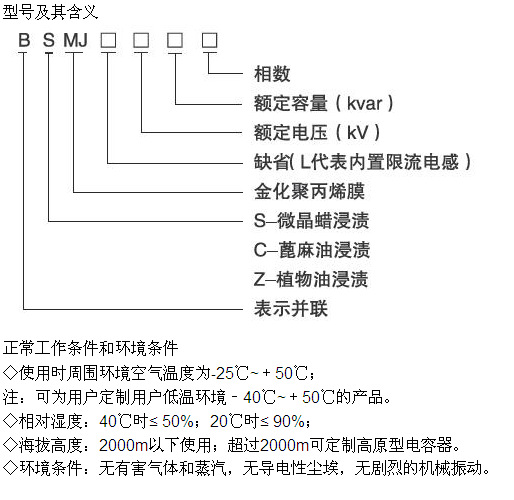

订货须知
用户须提供产品额定电压、额定电容、相数等参数。
用户须尽量提供使用场所的一些特性。
例如:BSMJ0.45-30-3。
订货BSMJ系列,额定电压为450V,额定容量为30kvar,相数为3相的电容器。
