LAY3系列按钮开关 |
2015/10/29 14:28:46 浏览次数:1882 |
![](upload/2015-10/2015102952422065.jpg) |
适用范围
LAY3系列按钮开关适用于交流50Hz,额定工作电压AC380V及以下或DC220V及以下的工业控制电路中,作为磁力起动器、接触器、继电器及其他电器线路中,作遥远控制之用。

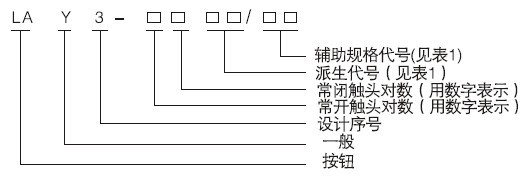

型号及含义
![](/admin/kindeditor/attached/image/20151029/20151029143298349834.jpg)
表1
派生代号
|
含义
|
辅助规格及含义
|
无字母
|
一般式
|
1、白 3、绿 4、红 5、黄 6、蓝
|
D
|
带灯按钮
|
DM
|
带灯蘑菇式
|
M
|
蘑菇头式
|
1:Φ35 2:Φ60 3、绿 4、红
|
ZS
|
自锁式
|
X
|
旋钮式
|
2.二位置 3.三位置
|
2、黑 3、绿 4、红
|
XB
|
旋柄式
|
Y
|
钥匙式
|
2.二位置 3.三位置
|
-
|
结构特征
◇LAY3系列按钮是人力操作,弹簧储能复位的控制开关,由操动系统和触头元件所组成,触头元件采用双断点接通触头元件和双断点分断触头元件,即常开和常闭触头,它们在电气上是分开的。
◇接线端子采用M3.5螺钉连接,拧紧力矩为0.8N.m,连接导线的截面积为0.5mm2~2.5mm2。

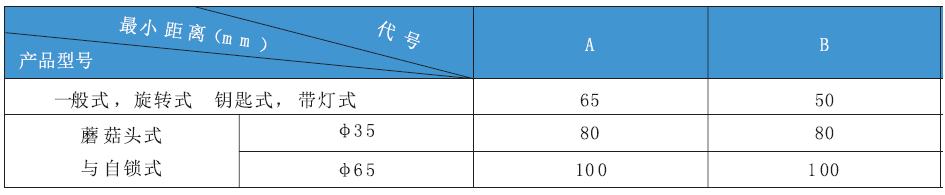

按钮要求在厚度为1~6mm范围内的板面上,安装孔径为Φ 22.5+0.50。
![](/admin/kindeditor/attached/image/20151029/20151029143213351335.JPG)
订货须知
用户在订购我公司产品时请注明:
◇产品名称,型号。
◇订货数量。
|
|
|
|
