| LAY7(Y090)系列按钮开关 |
2015/10/29 14:34:30 浏览次数：2352 |
 |
适用范围
LAY7(Y090)系列按钮开关适用于交流50Hz，额定工作电压AC380V及以下或DC220V及以下的工业控制电路中，作为磁力起动器、接触器、继电器及其他电器线路中，作遥远控制之用。带指示灯按钮还适用于灯光信号指示的场合。

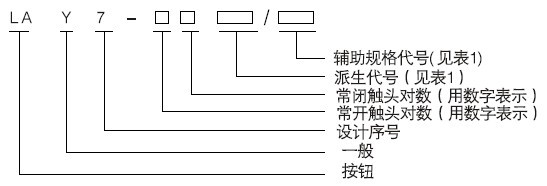

型号及含义
表1
|
派生代号
|
含义
|
辅助规格及含义
|
备注
|
|
BN
|
平钮
|
按钮颜色：1.白 2.黑 3.绿 4.红 5.黄 6.蓝
|
-
|
|
GN
|
高钮
|
|
BNZS
|
自锁平钮
|
|
GNZS
|
自锁高钮
|
|
M
|
蘑菇头钮
|
钮头直径：1、Φ 40 2、Φ 60
|
-
|
|
ZS
|
蘑菇头自锁钮
|
按压锁定，顺时针转复位
|
|
MD
|
带灯蘑菇头按钮
|
灯罩颜色：红、绿、黄
|
|
MZSD
|
带灯蘑菇头自锁钮
|
|
X
|
旋钮式
|
旋钮形式：21.二位置锁定 31.三位置锁定 22.二位置复位 32.右边自复位 33.三位置复位
|
手柄颜色：红、绿、黄
|
|
XB
|
旋柄式
|
|
Y
|
钥匙式
|
-
|
|
DGN
|
带灯高钮
|
灯罩颜色：3.绿 4.红 5.黄
|
-
|
|
DZS
|
带灯自锁高钮
|
|
XD
|
指示灯
|
结构特征
◇触头元件具有两个接线端子的双断点型式；
◇常开与常闭触头结构上是分开的，电气上是绝缘的，可异极工作。
◇接触组可任意组合，便于更换。
◇装防转定位圈，定位准确、可靠；
◇接线端子统一采用M3.5组合螺钉。
订货须知
用户在订购我公司产品时请指明：
◇产品名称，型号。
◇订货数量。
|
|
|
|
