TGAD51系列信号灯 |
2015/10/29 14:44:18 浏览次数:1672 |
![](upload/2015-10/2015102953173845.jpg) |
适用范围
该产品适用于交流50Hz(或60Hz)额定工作电压380V及以下,直流额定工作电压220V及以下的电线路中作指挥信号、预告信号、事故信号及其他指示信号之用。

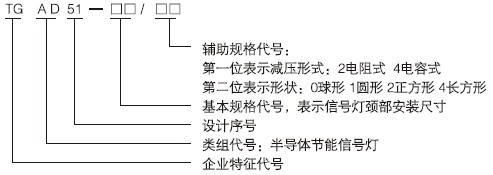

型号及其含义
![](/admin/kindeditor/attached/image/20151029/20151029144592209220.jpg)
正常工作条件及安装条件
◇环境温度:不超过+40℃,且其24h内的平均温度值不超过+35℃,周围空气温度下限为-5℃;
◇海拔:不超过2000m;
◇大气条件:最高温度为+40℃时,空气的相对湿度不超过50%;在较低的温度下可以允许有较高的相对湿度;例如:20℃时达90%;对由于温度变化偶尔产生的凝露应采取特殊的措施;
◇污染等级:3级;
◇安装类别:Ⅲ类。
结构特征
◇该系列产品均采用LED芯片做发光源,它能耗小、亮度高、温升低、使用寿命长;
◇宽电源电压,在额定电压± 15%的范围内能正常工作;
◇耐振动、抗冲击,在振动频率(正弦)10~2000Hz、1.5mm、10g的振动情况下能正常工作,解决了灯泡钨丝易断,维修费用高的难题,大大提高了产品的可靠性,方便了用户;
◇安全性能高,使用方便。导电体都藏人壳体内,使用组合螺钉压线,方便了用户,节省了配线时间;
◇体积小、重量轻、性能好;
◇产品造型美观,品种多样。色彩鲜艳,光线柔和,安装到设备上起指示、装饰、照明等多种作用;
◇互换性好.该产品由干设计新颖,可安装在φ 22或φ 25的安装孔上,既满足了出口国的配套需要,也满足了原有老设备维修的要求。
主要技术参数
◇连续工作寿命≥ 30000h;
◇工频耐压:2.5kV(交流有效值);
◇绝缘电阻≥ 2MΩ ;
◇光亮度≥ 100cd/m2;
◇相比漏电起痕指数CTI≥ 100;
◇发光颜色:红、绿、黄、白、蓝(浅蓝、纯蓝);
◇额定工作电压及相应的工作电流见性能参数。
◇额定电压(F)在380V时表示98kA以下电容柜的放电灯。

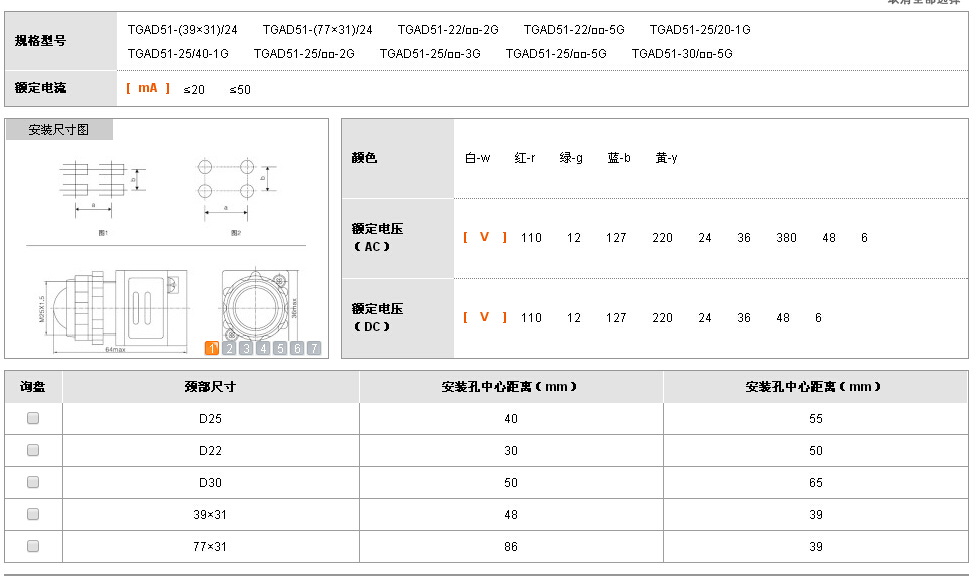

◇当有几个指示灯,按钮开关并排安装在板上时(见尺寸图图1、2)安装孔中心距离不得低于尺寸表中a和b的尺寸。
|
|
|
|
