ZN85-40.5型户内交流高压真空断路器
2015/10/30 16:43:29 浏览次数:1778

概述
适用于三相交流50Hz、35kV的电力系统中做投切各种不同性质的负荷及频繁操作的场合。
执行标准:
GB1984-2003《高压交流断路器》。
GB/T11022-1999《高压开关设备和控制设备标准的共用技术要求》。
IEC62271-100《高压交流断路器》。

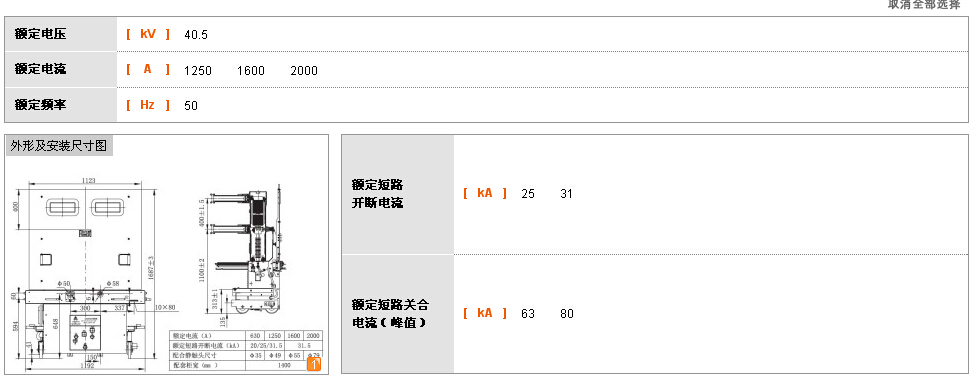

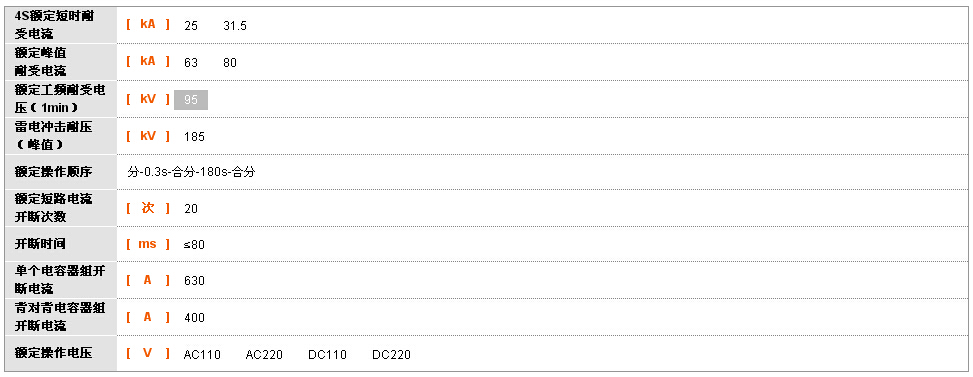

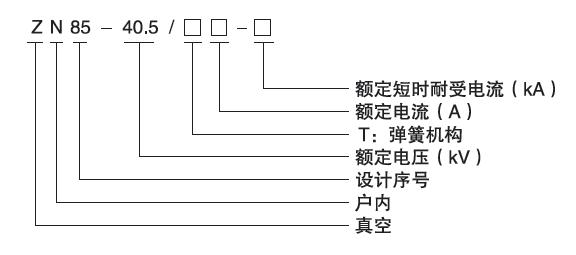

型号及其含义


正常使用条件
◇周围空气温度不超过40℃,且在24h内测得的平均值不超过35℃。最低周围空气温度为-15℃。
◇海拔高度:不高于1000m。
◇周围空气没有明显地受到尘埃、烟、腐蚀性或可燃性气体、蒸气、盐雾的污染。
◇湿度条件:日平均值不大于95%,月平均值不犬于90%,水蒸汽压力的日平均值不丈于2.2KPa,月水蒸汽压力平均值不大于1.8KPa。
◇来自开关设备和控制设备外部的震动或地动是可以忽略的。
◇在二次系统中感应的电磁干扰的幅值不超过1.6kV。
◇特殊使用条件:
安装地点在海拔超过1000m、周围空气温度超过正常使用条件规定的限值或高湿易产生凝露的地方,请与我们协商定制。

产品技术特点

断路器采用一体化和模块化设计,整体结构简单合理,采用上下放置,灭弧室部分在上面,联锁和操动部分在下面。使用专用的弹簧操动机构,无需调整,动作稳定可靠。

断路器的三相导电回路的真空灭弧室布置在封闭的绝缘筒内,其绝缘筒采用机电性能可靠的材料并用成熟的真空浇注工艺而成,不仅绝缘性能良好,而且使每相回路不受外界恶劣环境的影响,可以防止灰尘和异物进入主导电回路,并缩小了断路器的整体尺寸。

操作机构储能电机的技术参数

型号

额定电压(V)

功率(W)

正常工作电压范围(V)

额定电压下储能时间(s)

HDZ-22301B

DC220/110

≤ 230

85%~110%额定电压

≤ 10

AC220/110

电磁铁及脱扣器的技术参数

名称

额定操作电压(V)

功率(W)

正常工作电压范围(V)

20℃时线圈电阻(Ω)

合闸电磁铁HQ

DC220V

< 210

65%~120%额定操作电压可靠分闸,小于30%额定操作电压时不能分闸

105± 3

分闸电磁铁TQ

DC110V

< 115

230± 5
