ZW20B-12户外交流高压真空断路器
2015/10/30 16:46:13 浏览次数:1537

概述
三相交流50Hz的户外高压开关设备,主要用于农网和城网电力的10kV户外配电系统,作为分、合负荷电流、过载电流、短路电流及其它类似场所之用。
整体结构为三相共箱式,采用真空灭弧和SF6气体作为绝缘介质,主要由操动机构、导电回路、绝缘系统、密封件及壳体等组成。
与智能控制器配套,满足配网自动化要求。
执行标准:
GB1984-2003 IEC62271-100《交流高压断路器》
GB/T11022-1999《高压开关设备和控制设备标准的共用技术要求》。

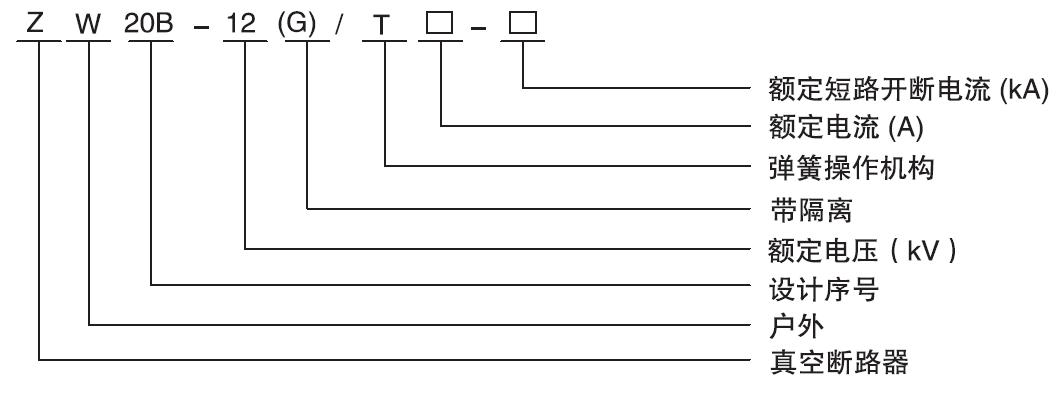

型号及其含义

使用环境条件
环境温度:-40℃~+45℃。
海拔高度:2000m及以下。
周围空气可以受到尘埃、烟、腐蚀性气体、蒸汽或盐雾的污染,污秽等级为IV级。
风速不超过35m/s。
来自开关设备和控制设备外部的振动或地动是可以忽略的。
在二次系统中感应的电磁干扰的幅值不超过1.6kV。
特殊使用条件:如正常使用条件下不能满足要求,需与我们协商定制。



产品技术特点
采用成熟的密封结构技术,密封性能可靠。
进出线采用硅橡胶绝缘套管,外绝缘性能优良。
二次元器件和操作机构均密封在SF6气体中,不受外界环境影响,性能稳定,可靠,具有免维护特性。
配用小型化的弹簧操动机构,操作功率小,可靠性高。
内装两相或三相电流互感器,输出电流供控制器进行信息分析,且变比可调,连线端于接至相应端子座即可。
安装方式灵活,可采用柱上坐装或吊装安装方式。
订货须知
产品型号、名称和数量。
产品操作机构的额定操作电压。
产品内置电流互感器的变比、精度及数量。
产品外置电压互感器的变比及数量。
产品是否需要配置控制器,控制器的类型及所需电缆长度。
