FN12-12(D)/T630-20型户内压气式负荷开关及FN12-12R(D)/T125-31.5型户内压气式负荷开关-熔断器组合电器 |
2015/10/30 17:06:08 浏览次数:1860 |
![](upload/2015-10/2015103062142421.jpg) |
概述
FN12-12(D)/T630-20型户内压气式负荷开关及FN12-12R(D)/T125-31.5型户内压气式负荷开关-熔断器组合电器,适用于10kVR以下三相配电系统中,作为变压器、电缆、架空线路等电力设备的控制和保护之用;特别适用于城网、农网的终端变电站及箱式变电站,并适用于环网、双辐射供电单元的控制和保护。
FN12-12(D)/T630-20型户内压气式负荷开关可以分合负载电流。
FN12-12R(D)/T125-31.5型户内压气式负荷开关-熔断器组合电器可以分合负载电流,过载电流,开断线路短路电流。
执行标准:
GB3804-2004 《3.6kV-40.5kV高压交流负荷开关》。
GB16926-2009《高压交流负荷开关-熔断器组合电器》。
IEC60265-1:1998《高压负荷开关第1部分:额定电压1kV以上52kV以下负荷开关》。
IEC62271-105:2002《高压开关设备和控制设备第105部分:交流负荷开关-熔断器组合电器》。

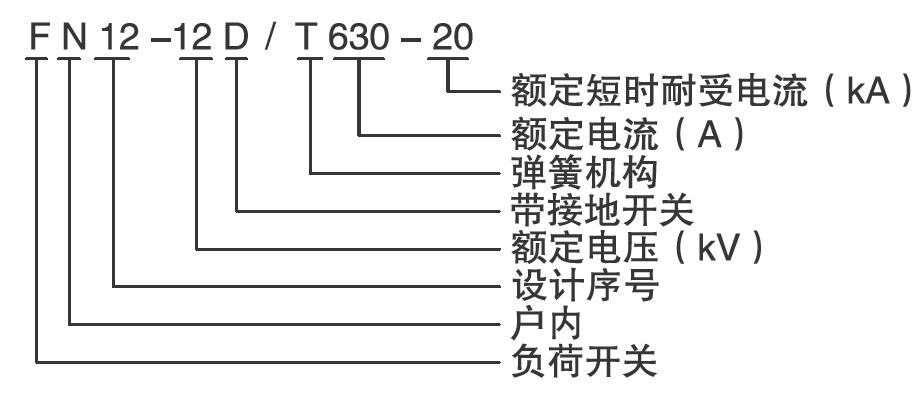

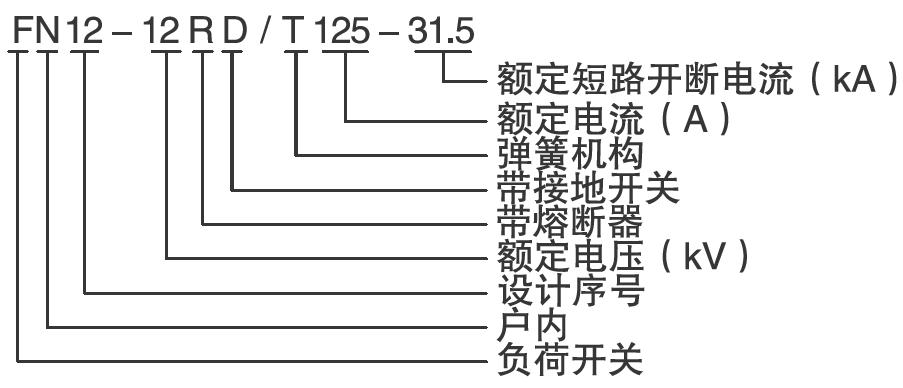

型号及其含义
![](/admin/kindeditor/attached/image/20151030/20151030170768056805.JPG)
正常使用条件
◇周围空气温度不高于+40℃,不低于-25℃。
◇海拔不超过1000m。
◇相对温度:月平均值不大于90%,日平均值不大于95%。
◇周围空气应不受腐蚀性或可燃性气体及水蒸汽体等明显污染。
◇无经常性的剧烈运动。
◇耐污秽等级:II级。
◇如使用条件超过上述规定,由用户与制造厂协商确定。

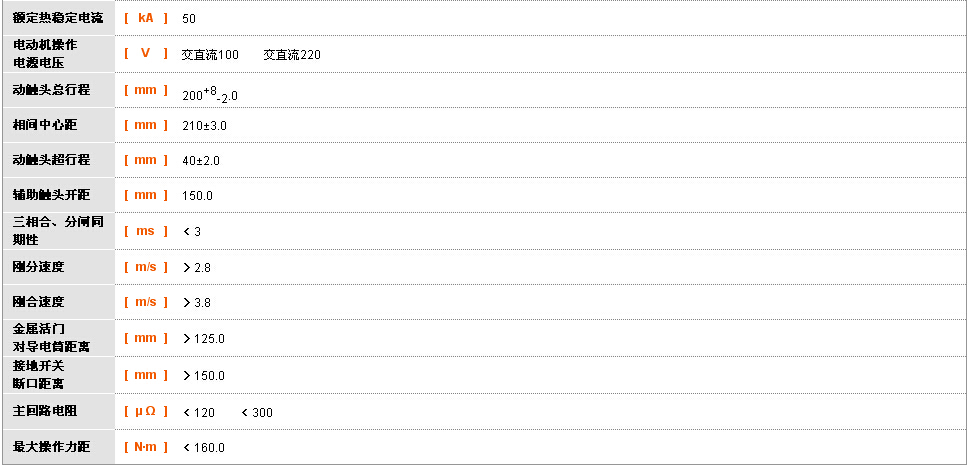

注:1、测量辅助触头开距,可测量静弧触头对导电筒喷口端面加后24mm;
2、测量FN12-12R(D)组合电器的主回路电阻时,熔断器用抗阻可忽略不计的导电棒代替。
产品技术特点
本系列产品具有结构紧凑、设计合理、联锁可靠、绝缘水平高的特点,其开断和关合采用上下垂直直动方式;弹簧储能操作机构使分、合闸速度不受操作者操作力大小的影响;电弧在钟型绝缘罩内熄灭,燃弧时游离气体不会导致相间或对地绝缘强度的降低。
钟形罩与支撑件之间(即开关隔离断口间)装设有机透明的绝缘罩,将带电体被完全隔绝,并提高了环网柜的防护等级。负荷开关与接地开关之间装设有可靠的机械联锁,同时开关面板上也装设有与柜体间的机械联锁。这些联锁简洁有效,确保不会发生误操作和误触带电体。
该系列产品采用铜钨合金的弧触头,使开关导电可靠、电寿命长,具有维修容易、操作方便、运行可靠的优点。 ![](/admin/kindeditor/attached/image/20151030/20151030171340014001.jpg) ![](/admin/kindeditor/attached/image/20151030/20151030171338483848.jpg)
|
|
|
|
