FZN21-12(D)/T630-20户内高压交流负荷开关FZRN21-12(D)/T125-31.5户内高压交流真空负荷开关-熔断器组合电器
2015/10/30 17:16:56 浏览次数:1519

概述
主要由框架、隔离开关(组合电器的限流熔断器装在隔离开关上)、真空灭弧室、接地开关、弹簧操动机构等组成。
适用于10kV、50Hz的三相配电系统中,作为变压器、电缆、架空线路等电力设备的控制和保护之用。
广泛用于城网、农网的终端变电站及箱式变电站,并适用于环网、双辐射供电单元的控制和保护。
执行标准:
GB3804-2004《3.6kV - 40.5kV高压交流负荷开关》。
GB16926-2009《高压交流负荷开关-熔断器组合电器》。
IEC60265-1:1998《高压负荷开关第1部分:额定电压1kV以上52kV以下负荷开关》。
IEC62271-105:2002《高压开关设备和控制设备第105部分:交流负荷开关-熔断器组合电器》。

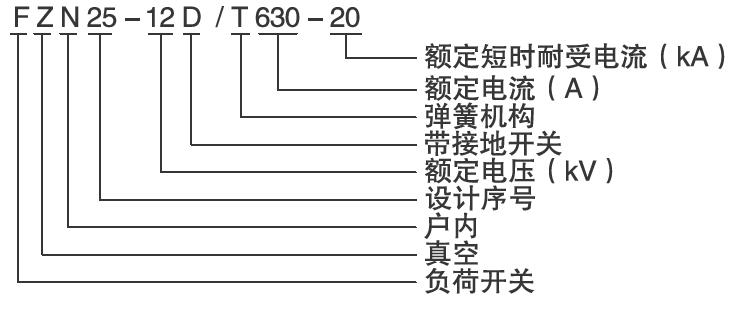

型号及其含义


使用环境条件
环境温度:上限+40℃;下限-15℃。
海拔高度不超过1000m。
空气相对湿度日平均值不大于95%,月平均值不大于90%。
无火灾、爆炸危险、化学腐蚀及剧烈振动的场所。
安装场所应无易燃物质、爆炸危险、化学腐蚀及剧烈震动。
超出以上条件的要求,由用户同制造单位协定。

产品技术特点
先进的真空灭弧室,结构紧凑、体积小,电寿命长,可频繁操作,关合、开断能力强,安全可靠,操动维护简单。
灵活的弹簧操动机构,采用电动(另配手动)弹簧储能,具备远方遥控能力,具备电磁铁电动合分闸和手动合分闸两种方式。
强大的一体化功能,集负荷开关、隔离开关、接地开关于一体,明显可见的隔离断口和具有关合能力的接地刀,可靠的防误机械联锁装置。
