(H)GW4系列户外高压单相隔离开关 |
2015/10/31 9:19:08 浏览次数:900 |
![](upload/2015-10/2015103133624421.jpg) |
概述
(H)GW4系列户外高压单相隔离开关(以下简称隔离开关)是三相交流50Hz,额定电压12-40.5kV户外高压配电设备,适用于12-40.5kV供电系统中,供高压线路在有电压无负载情况下进行切断和闭合,以及对被检修的高压母线、断路器等电器设备与带电的高压线路进行电气隔离之用。也可用于分、合很小的电容电流和电感电流。其中防污型的隔离开关可满足重污秽地区用户的要求,并可以有效地解决隔离开关在运行中出现的污闪问题。
产品符合:GB 1985及IEC 62271-102标准。

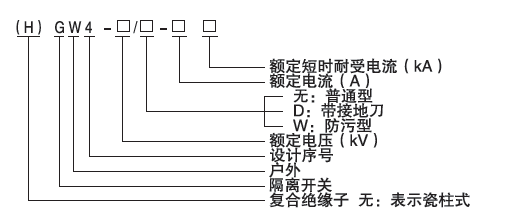

型号及其含义
主要结构特点
GW4-12系列户外交流高压隔离开关是双柱水平单柱旋转式隔离开关。合闸时,一侧立柱向内侧旋转90° ,动触指与静触头接触完成合闸操作;分闸时,一侧立柱向外侧旋转90° 停止形成清晰醒目的隔离断口。
GW4-40.5系列户外交流高压隔离开关是双柱水平旋转中心式隔离开关。合闸时,双柱同时向内侧旋转90° ,触指与静座接触完成合闸操作;分闸时,双柱同时向外侧旋转,触指与触座分离后,继续旋转至90° 停止,形成清晰醒目的隔离断口。
本产品产品规格有三种:不接地、单接地、双接地。隔离开关配人力操动机构或电动机操动机构,附装接地开关配人力操动机构和电动操动机构。
|
|
|
|
