概述

（H）GW5-40.5系列户外高压单相隔离开关（以下简称隔离开关）是三相交流50Hz，额定电压40.5kV户外高压配电设备，适用于40.5kV供电系统中，供高压线路在有电压无负载情况下进行切断和闭合，以及对被检修的高压母线、断路器等电器设备与带电的高压线路进行电气隔离之用。也可用于分、合很小的电容电流和电感电流。其中防污型的隔离开关可满足重污秽地区用户的要求，并可以有效地解决隔离开关在运行中出现的污闪问题。

产品符合：GB 1985及IEC 62271-102标准。

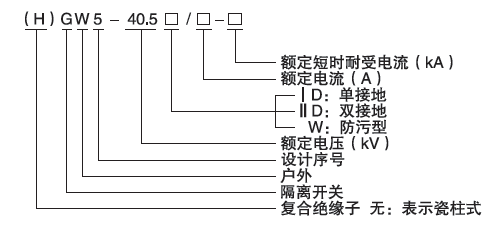

型号及其含义

主要特点

1、采用弹簧外置压紧触头，结构简单，接触可靠。

2、安装简单，调整方便。

3、具有多重安装方式，如正装、倒装、侧装、倾斜25° 、50° 安装。

4、整体结构稳定性好。

结构

GW5-40.5隔离开关呈50° V形结构，包括三个单极，每个单极为V形双柱结构，每极有两个绝缘支柱呈50° 角，分别装在底座项链的轴承座上，以一对伞齿轮实现啮合传动。导电闸刀分为两半，分别固定在支柱绝缘子上，触头的接触在两个支座的中间。该产品规格有三种：不接地、单接地、双接地。附装接地开关配人力操动机构和电动操动机构。
