TGSZ57系列自动转换开关电器
2015/10/31 9:42:48 浏览次数:1968

适用范围

TGSZ57系列自动转换开关电器适用于交流50Hz,额定工作电压AC400V,额定工作电流至630A的三相四线双路供电电网中,自动将一个或几个负载电路从一个电源接至另一个电源,以保证负载电路的正常供电。本产品适用于工业、商业、高层和民用住宅等较为重要的场所。

符合标准:GB/T 14048.11。

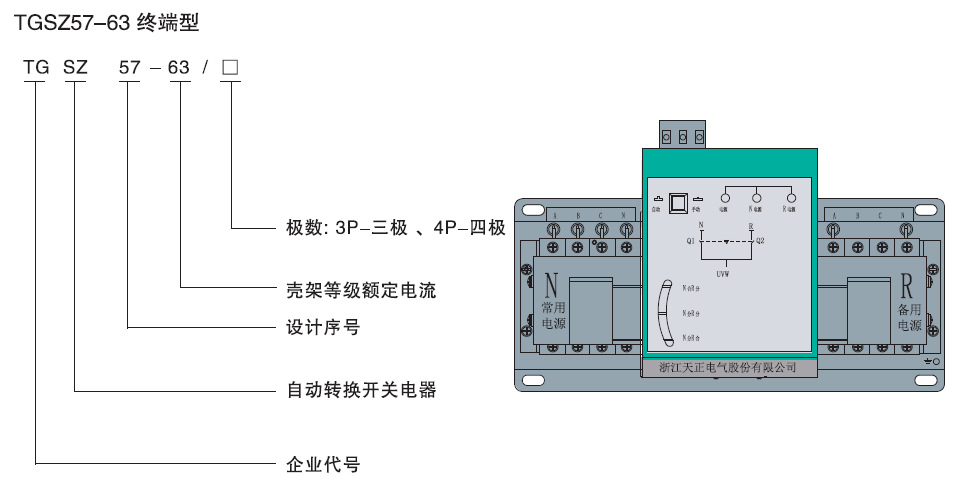

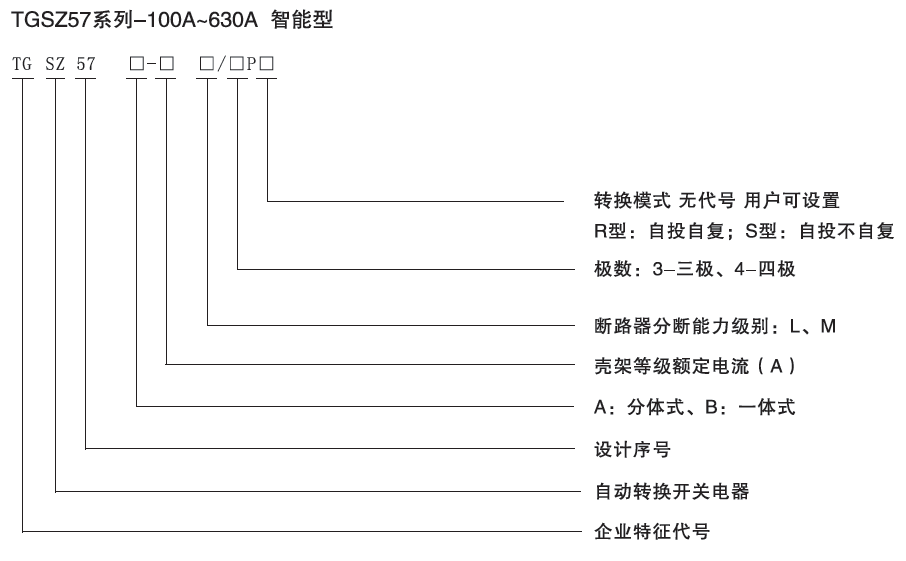

型号及含义









正常工作条件

周围空气温度:

可以工作在-5℃- +40℃的环境中且24h内平均温度不超过+35℃。

海拔:安装地点的海拔不超过2000m。

大气条件:当最高温度为+40℃时,空气的相对湿度不超过50%,在较低温度下可以允许有较高的相对湿度,例如+25℃时达到90%,对于温度变化产生的凝露应采取适当的措施。

污染等级:污染等级为3级,TGS257-63污染等级为2级。

功能特性

TGSZ57系列自动转换开关电器(以下简称自动转换开关)是结合先进的数字电子控制技术的新一代CB级产品。产品具有体积小、节能、安装方便、可靠双重联锁保护等特点,功能先进齐全。

◇体积小单电机传动结构,利用电机正反旋转,实现转换功能,同时降低了产品高度,减小了安装空间。

◇节能驱动机构采用电动机传动方式,功耗小,噪音小。

◇采用机械联锁和电气联锁双重保护,防正两路电源同时接通;防止因电路故障,断路器脱扣等情况下发生自动转换。

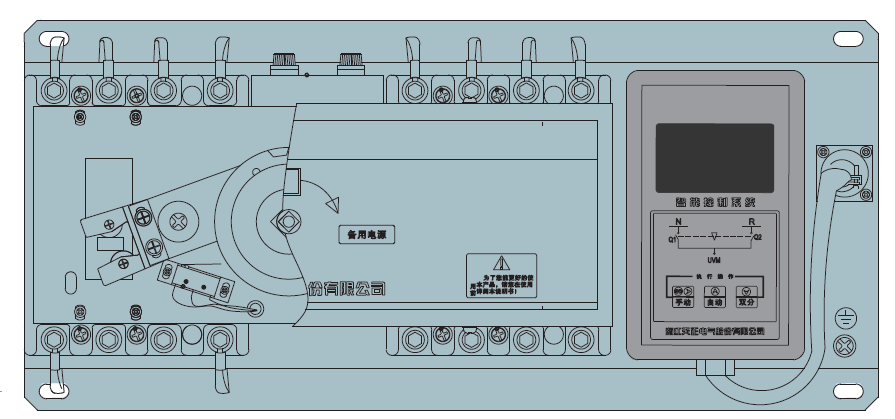

控制器使用说明

控制器显示状态说明

1) NA、NB、NC为常用状态标志:RA、RB、RC、为备用状态标志,若其闪烁表示故障。

故障时显示相应故障状态,如过压时显示“ 过压” 字样,欠压显示“ 欠压” 字样,“ 欠压、过压” 都不显示,相应位置闪烁表示该位置缺相或失压。

2)手动、自动、常用、备用、自复、不自复、双分、报警反映当前模式及状态

◆“ 手动” 表示控制器工作在手动工作状态,如当前状态在“ 自动” 状态下按一下“ 手动” 键由“ 自动” 变为“ 手动” ,再按“ 手动” 键可实现常用和备用间的强制转换。

◆“ 自动” 显示表示控制器在自动状态下工作。

◆“ 常用” 显示表示常用接通,负载由常用电源供电。

◆“ 备用” 显示表示备用闭合,负载由备用电源供电。

◆“ 自复” 显示表示控制器工作在自投自复状态。

◆“ 不自复” 显示表示控制器工作在自投不自复状态。

◆“ 双分” 显示表示已进入双分工作模式,中断向负载供电,如果接收到消防信号时,显示“ 消防,双分” 。

◆“ 报警” 显示表示在自动状态下,备用电源故障报警,可通过长按“ 自动” 键关闭报警功能。

◆待机状态下转换延时时间与返回延时时间为数值显示,设定模式下为参数伐码值。

◆“ N-R” 闪动表示常用优先模式,“ R-N” 闪动表示备用优先模式,在设定模式下作为状态标志,“ N-R” 显示为转换延时设定,“ R-N” 显示为返回延时设定。

参数设定、修改与功能键

◆“ 设定、移位键” ,在设定模式下可作为右移和下一步使用。

◆“ 递增键” 在设定模式下参数加键。

◆“ 递减键” 在设定模式下参数减键。

◆“ 手动键” 在待机状态下点按可循环常用备用转换。

◆“ 自动键” 在手动模式下按下自动键,可根据微机自动检测运行(上电默认自动模式)。

◆“ 双分键” 在自动或手动模式下,按下此键可强制断开负载供电电源。

控制器外接端子说明


1、发电机信号输出公共点

2、发电机信号输出常闭点

3、DC24V信号输入+

4、DC24V信号输入-

参数设置

控制器参数设定先按“ 设定、移位键” 后立即按下“ 数字加键” ,同时按住5秒,出现长嘟音表示进入设置状态,此时LED上显示“ 设置” “ codE” 字样,提示输入密码。在进入设置状态后,用户在5秒钟内无任何按键操作,系统将返回至默认参数状态,双分时间以生产厂家出厂时设定参数为准,用户不能自行设定参数,否则将导致控制器不能正常工作。在参数设置时,控制器不响应任何操作。

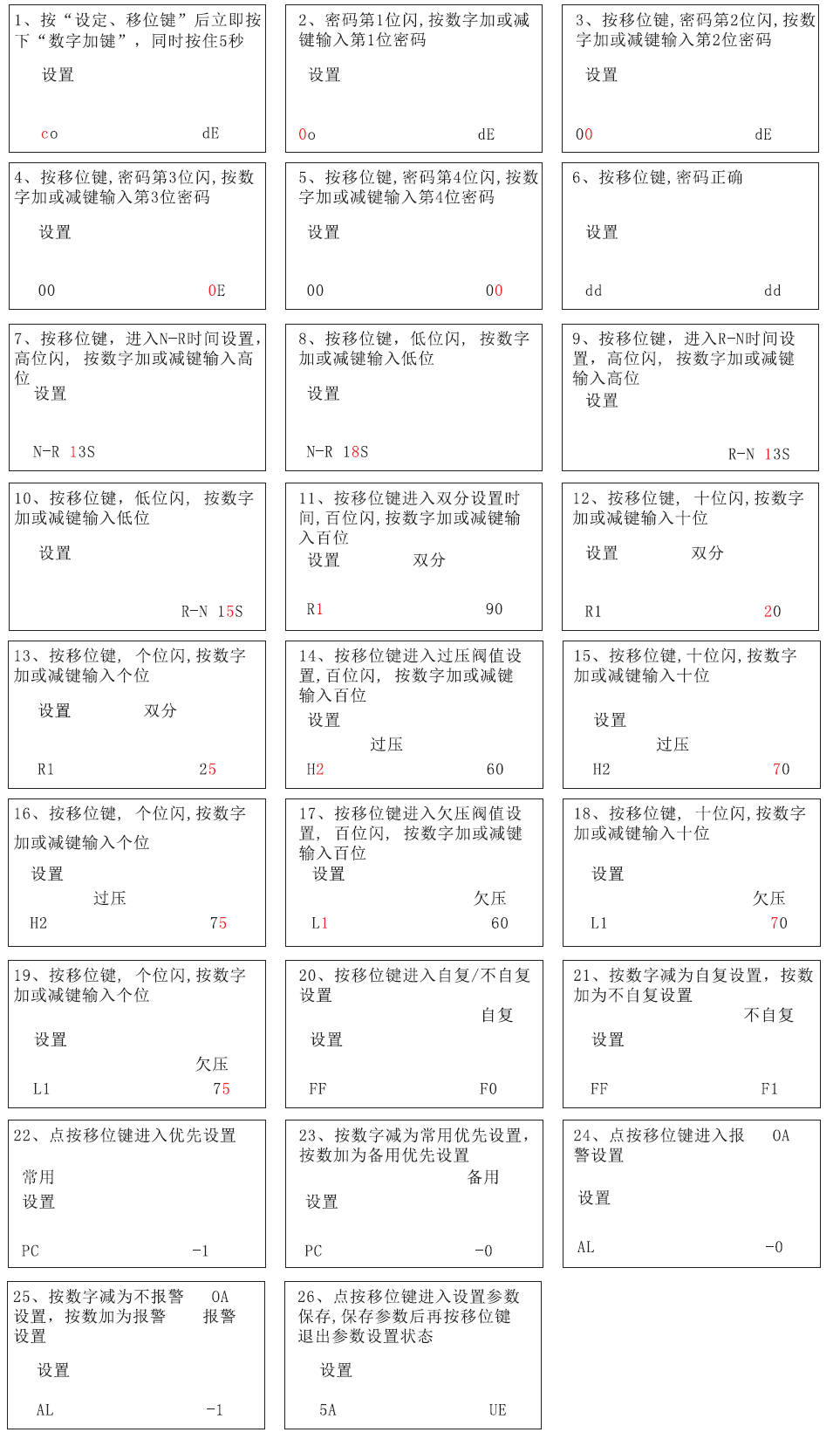

参数设定流程及显示

例:密码输入为:0000,N-R时间改为18秒.R-N时间改为, 15秒,双分时间改为125ms,过压阀值改为275V,欠压阀值改为175V,自复状态改为不自复,优先选择由常用优先改为备用优先,报警状态由不报警改为报警。



控制器设置整定与默认值


整定值名称

出厂默认值

可调范围

常用故障延时(N-R)

3S

0-30S

备用故障延时(N-R)

3S

0-30S

双分延时

90ms

1-250ms

过压阀值

370V

225-300V

欠压阀值

160V

50-220V

工作模式

自复

FO-自复 F1不自复

优先选择

常用

1-常用 0-备用

报警设置

不报警

1-报警 0-不报警

设置初始密码

0000
