TGQ2系列自动转换开关电器
2015/10/31 10:05:45 浏览次数:1831

适用范围

TGQ2系列自动转换开关电器适用于交流50Hz,额定工作电压AC400V,额定工作电流至630A的三相四线双路供电电网中,自动将一个或几个负载电路从一个电源接至另一个电源,以保证负载电路的正常供电。

本产品适用于工业、商业、高层和民用住宅等较为重要的场所。

符合标准:GB/T 14048.11。

型号及其含义

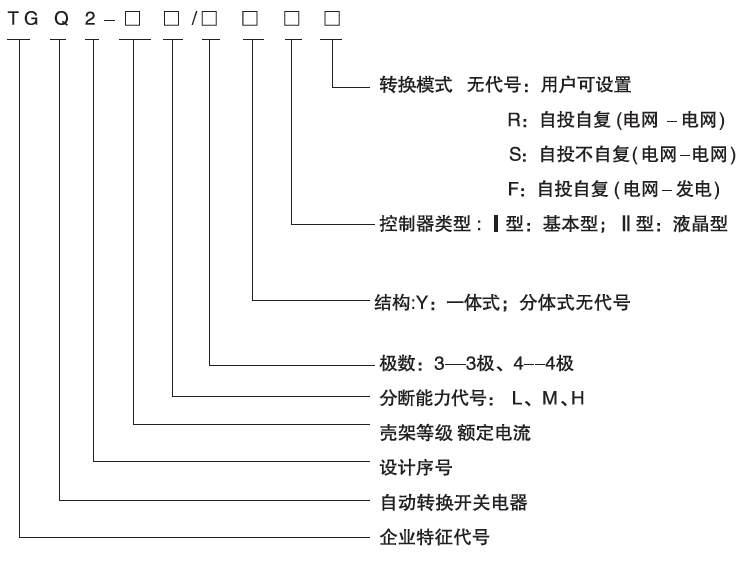

TGQ2-100A~630A Ⅰ型与Ⅱ型



正常工作条件

周围空气温度:周围空气温度上限为+40℃,下限为-5℃,且24h内平均温度不超过+35℃。

海拔,安装地点的海拔不超过2000m。

大气条件:大气的相对湿度在周围最高温度+40℃时不超过50%,在较低的温度下可以有较高的相对湿度,例如+20℃时可以达到90%,对于温度变化偶尔产生的凝露应采取特殊的措施。

污染等级:污染等级为3级(Ⅰ型、Ⅱ型),污染等级为2级(仅终端型)。

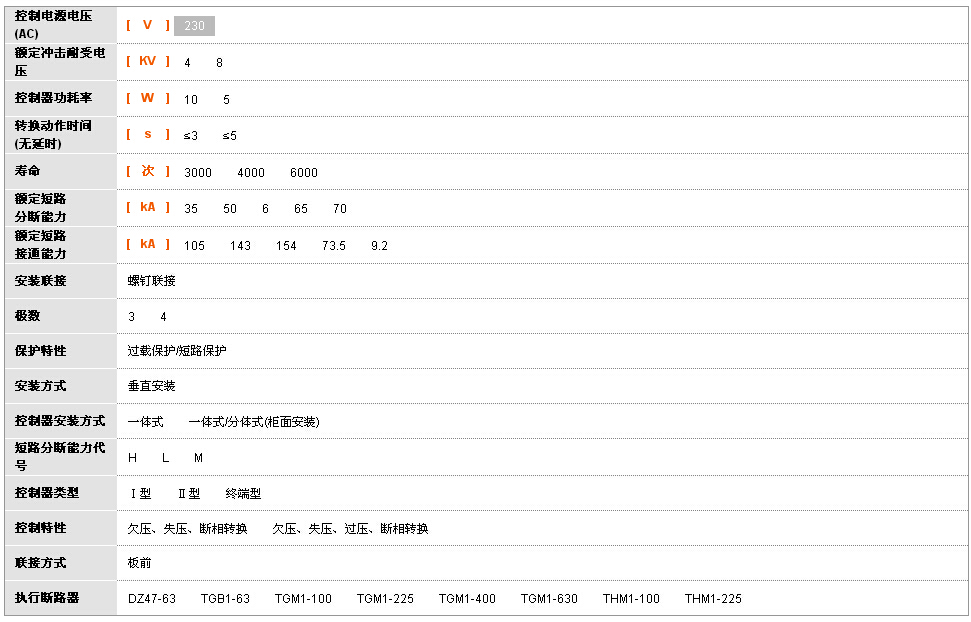

特性及功能

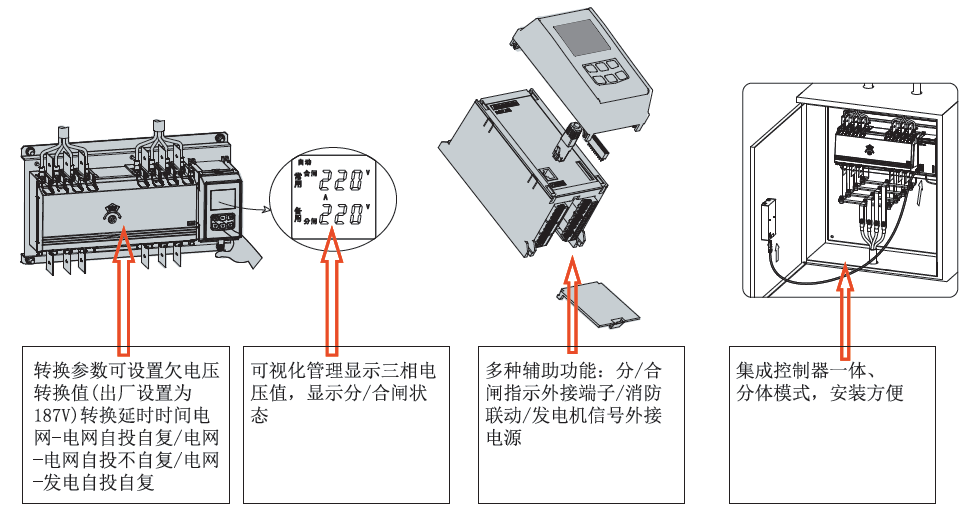

TGQ2系列自动转换开关电器(以下简称自动转换开关)是结合先进的数字电子控制技术的新一代CB级产品。产品具有体积小、外形美观、节能、安装方便、可靠双重联锁保护等特点,功能先进齐全。

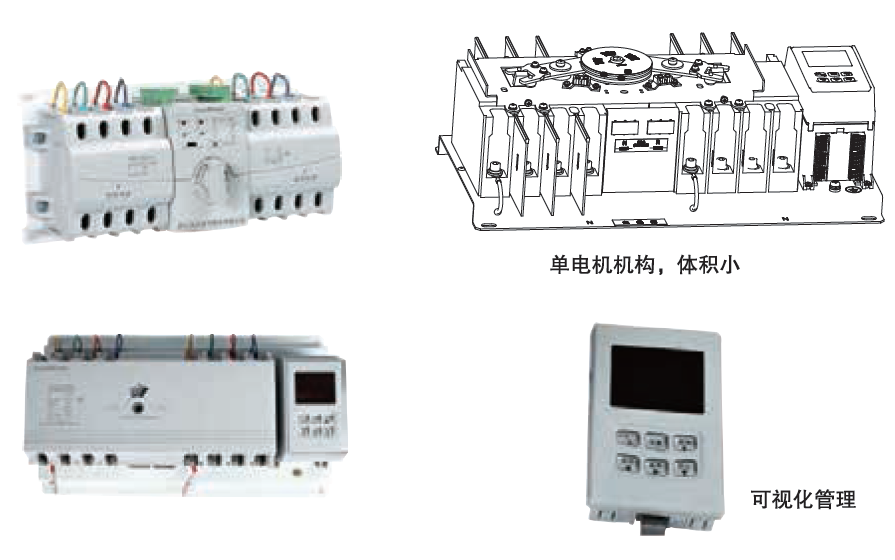

体积小

单电机传动结构,利用电机正反旋转,实现转换功能,同时降低产品高度,减小了安装空间。

节能

驱动采用电动机传动方式、功耗小、噪音小。

传动机构(短时工作)

终端型

100型

225型

400/630型

≤ 2W

20W

40W

20W

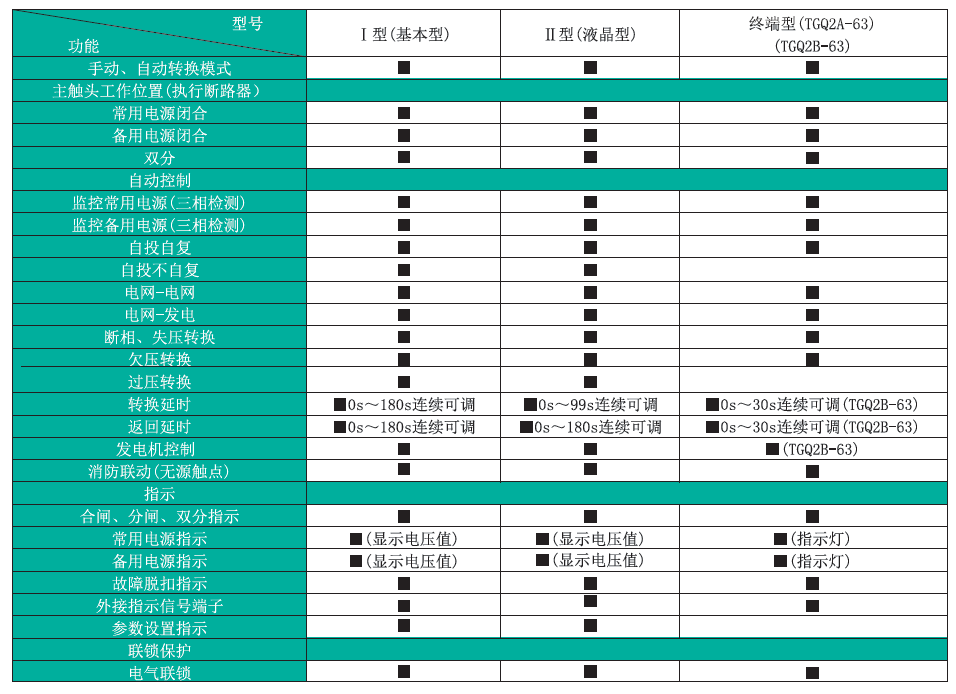

功能先进齐全(以Ⅰ型为例)

双重联锁保妒

采用机械联锁和电气联锁双重保护,防止两路电源同时接通。

隔离功能

TGQ2系列(除TGQ2A-63、TGQ2B-63外),具有隔离功能。

控制器

Ⅰ型和Ⅱ型控制器集成一体分体模式,安装于柜内或柜体面板。根据工作电源状态,判断是否从一个电源转换到另一个电源。

控制器电源

AC230V两路电源A相提供

操作:自动操作、手动操作

参数设置

◇Ⅰ型和Ⅱ型控制器:

欠电压转换值设定默认值187V用户可设置值160V~200V。

过电压转换值设定默认值263V用户可设置值240V~290V。

转换延时设定默认值3s用户可设置值0s-180s(Ⅰ型控制器)、0s-99s(Ⅱ型控制器)。

返回延时设定默认值3s用户可设置值0s-180s(Ⅰ型控制器)、0s-99s(Ⅱ型控制器)。

发电机启动延时设定默认值3s用户可设置值0s-180s(Ⅰ型控制器)、Ⅱ型控制器无延时。

发电机停机延时设定默认值3s用户可设置值0s-180s(Ⅰ型控制器)、Ⅱ型控制器无延时。

转换及电源模式默认设置自投自复(电网-电网),用户可设置自投不自复(电网-电网)、

自投自复(电网-发电)。

◇终端型控制器(TGQ2A-63、TGQ2B-63):

欠电压转换动作值(75%± 5%)Us。

转换延时0.2s,TGQ2B-63用户可设置值0s~30s。

返回延时0.2s,TGQ2B-63用户可设置值0s~30s。

发电机停机延时3s。

显示和操作界面

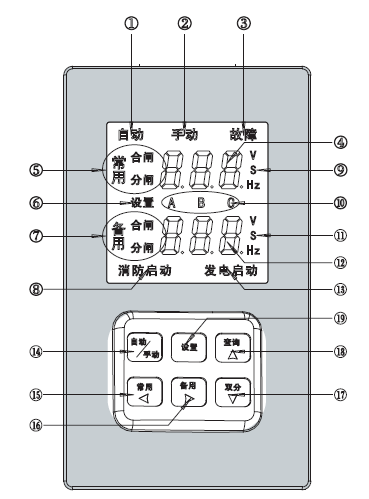

Ⅰ型控制器LED数码管显示

1.自动工作模式指示。

2.手动工作模式指示。

3.故障指示

当开关出现故障或负载短路引起断路器跳闸后,此时指示亮。

常用电源电压参数显示区在工作状态时显示常用电源电压参数及转换延时时间,在设置状态下显示设置项目符号。

5.常用电源侧断路器闭合、断开指示。

6.设置状态指示。

7.备用电源侧断路器闭合、断开只是。

8.消防联动功能启动指示。

9.常用电源侧电压、时间、频率单位。

10.A、B、C相位。

11.备用电源侧电压、时问、频率单位。

12.备用电源电压参数显示区

在工作状态时显示备用电'源电压参数及转换延时时间在设置状态下显示设置项目参数。

13.发动机启动信号指示。

14.自动、手动转换方式选择按钮

在正常使用时用作自动、手动转换方式选择,在设置状态下为保存并退出功能。

15.常用电源投切按钮

在手动控制方式下如果常用电源正常时按下此按钮开关可强制切换到常用电源;在设置状态时此键为设置项目下翻按钮。

16.备用电源投切按钮

在手动控制方式下如果备用电源正常时按下此按钮开关可强制切换到备用电源;在设置状态时此键为设置项目下翻按钮。

17.双分按钮

在手动控制方式下如果两路电源有任意一路正常时按下此按钮开关切换到双分位置;在设置状态时此键为设置参数减按钮。

故掉查询按钮

当开关出现故障时,显示屏上的故障灯亮以后,通过按下此键可以查询开关详细的故障代码;在设置状态时此键为设置参数加按钮。

19.设置按钮

按下此键即可进入控制器的参数整定菜单。

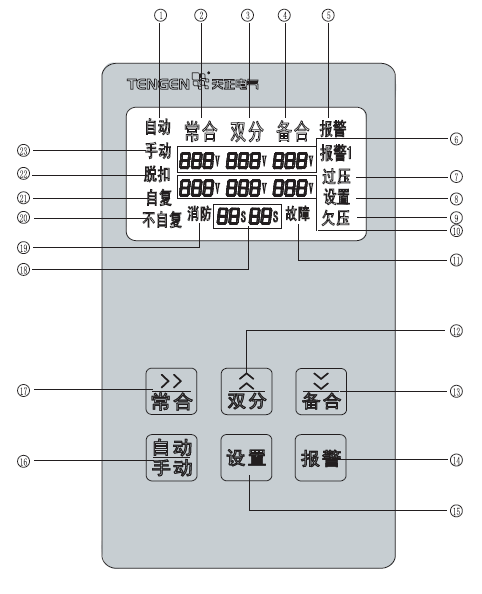

Ⅱ型控制器液晶显示

自动工作模式指示。

表示产品处于常用合闸状态。

表示产品处于双分状态。

表示产品处于备用合闸状态。

5.报警指示。

6.常用电源电压参数显示区。

在工作状态时显示常用电源A、B、C三相电压参数;在设置状态下显示设置项目符号。

7.表示产品运行时处于过压状态。

8.表示进入设置状态。

9.表示产品运行处于欠压状态。

10.备用电源电压参数显示区

在工作状态时显示备用电源A、B、C三相电压参数;在设置状态下显示设置项目参数。

11.故障指示

当开关出现故障或负载短路引起断路器跳闸后,此时指示亮。

12.双分按钮

在手动状态下,按下按钮产品转换到双分位置;

在设置状态下,此键为设置项目上翻按钮。

13.备用电源切换按钮

如果备用电源正常时按下此按钮开关可强制切换到备用电源,同时,控制器回到手动控制状态;在设置状态时,此键为设置项目下翻按钮。

14.报警按钮;启动或关闭报警声音。

15.设置按钮

按下此键保持5秒以上可以进去参数设置界面,同时具有保存并退出功能。

16.自动、手动转换方式选择按钮

在正常使用时用作自动、手动转换方式选择。

17.常用电源切换按钮

如果常用电源正常时按下此按钮开关可强制切换到常用电源,同时,控制器回到手动控制状态;在设置装填时,此键为设置项目右翻按钮。

18.转换延时时间。

19.消防联动功能启动指示。

20.表示自投不自复。

21.表示自投自复。

22.表示产品处于脱扣状态。

23.手动工作模式指示。

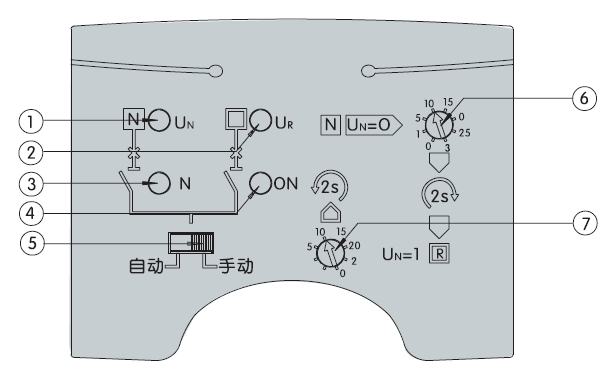

终端型控制器(TGQ2A-63、TGQ2B-63)

①常用电源正常指示灯(红):电压正常此灯点亮。

②备用电源正常指示灯(红):电压正常此灯点亮。

⑨常用电源侧断路器合闸指示灯(绿):合闸时此灯点亮;返回延时状态时闪亮,每秒闪烁一次,次数同设定延时时间;常用侧断路器脱扣及控制器接受消防控制信号处于双分状态,闪亮。

④备用电源侧断路器合闸指示灯(绿):合闸时此灯点亮;转换延时状态时闪亮,每秒闪烁一次,次数同设定延时时间;备用侧断路器脱扣及控制器接受消防控制信号处于双分状态,闪亮。

⑤自动/手动转换档。

⑥转换延时时间设置(常用转换到备用电源)(TGQ2B-63)。

⑦返回延州时间设置(备用转换到常用电源)(TGQ2B-63)。

序①、③、③、④的指示灯闪亮含义如下表。

产品状态

转换延时

闪亮

返回延时

闪亮

常用断路器脱扣

闪亮

闪亮

备用断路器脱扣

闪亮

闪亮

产品转换故障

闪亮

闪亮

消防联动

闪亮

闪亮

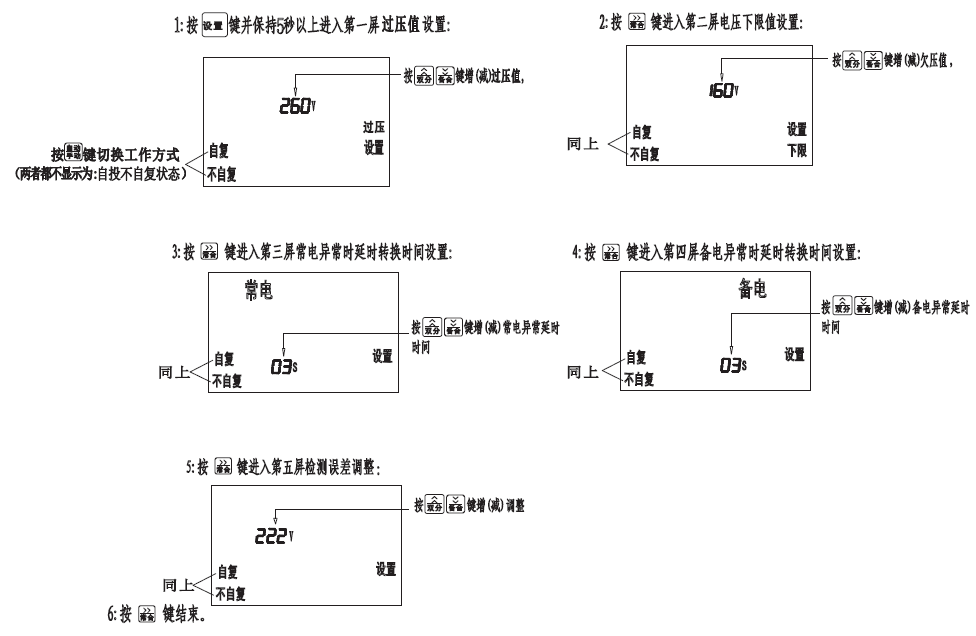

Ⅰ型控制器参数设置

欠电压转换值设定默认值187V用户可设置值160V~200V

过电压转换值设定默认值263V用户可设置值240V~290V

转换延时设定默认值3s用尸可设置值0s~180s

返回延时设定默认值3s用户可设置值0s~180s

发电机启动延时设定默认值3s用户可设置值0s~180s

发电机停机延时设定默认值3s用尸可设置值0s~180s

转换及电源模式默认设置自投自复(电网-电网)用户可设置自投不自复(电网-电网)、自投自复(电网-发电)

Ⅱ型控制器参数设置

控制器动作流程

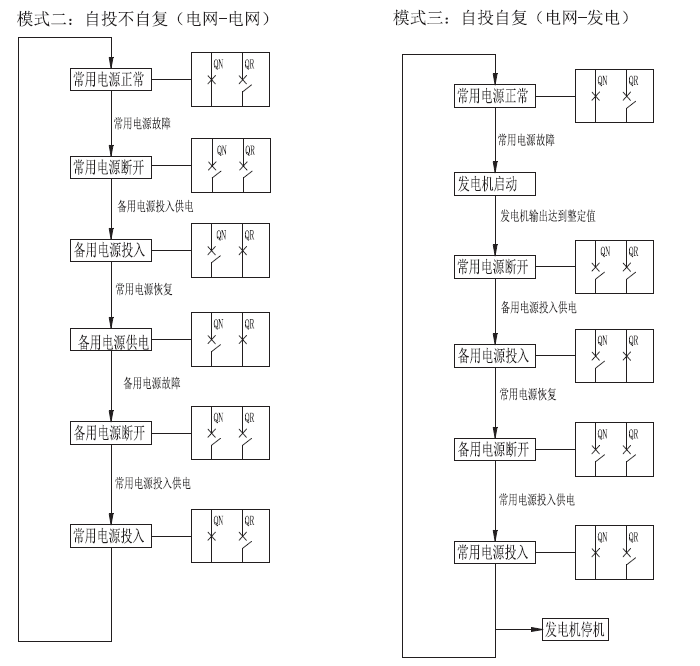

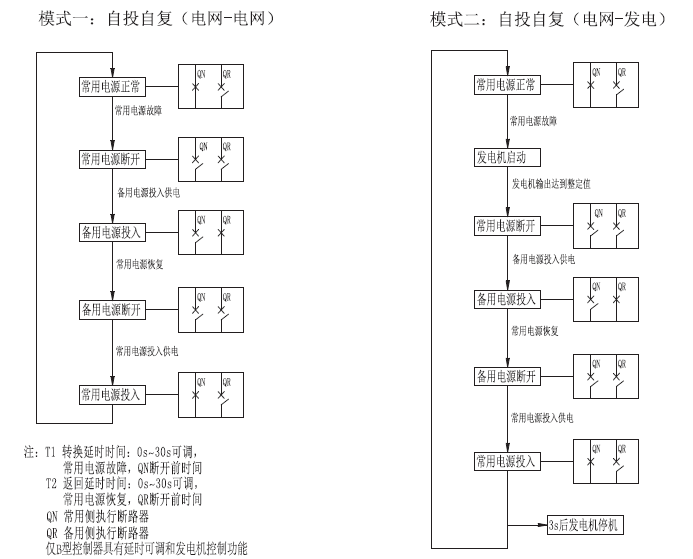

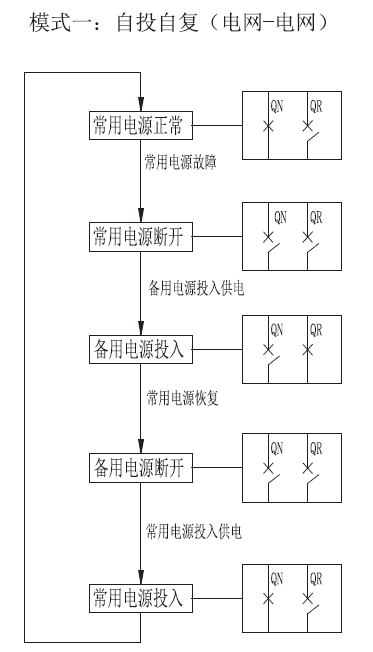

Ⅰ型和Ⅱ型控制器动作流程




T1:转换延时时间,Ⅰ型控制器0s~180s可调,Ⅱ型控制器0s~99s可调,常用电源故障,QN断开前时间

T2:返回延时时间,Ⅰ型控制器0s~180s可调,Ⅱ型控制器0s~99s可调,常用电源恢复,QR断开前时间

T3:发电机启动延时时间,Ⅰ型控制器0s~180s可调,Ⅱ型控制器无延时

T4:发电机停机延时时间,Ⅰ型控制器0s~180s可调,Ⅱ型控制器无延时

QN:常用侧执行断路器

QR:备用侧执行断路器

终端型控制器(TGQ2A-63、TGQ2B-63)动作流程

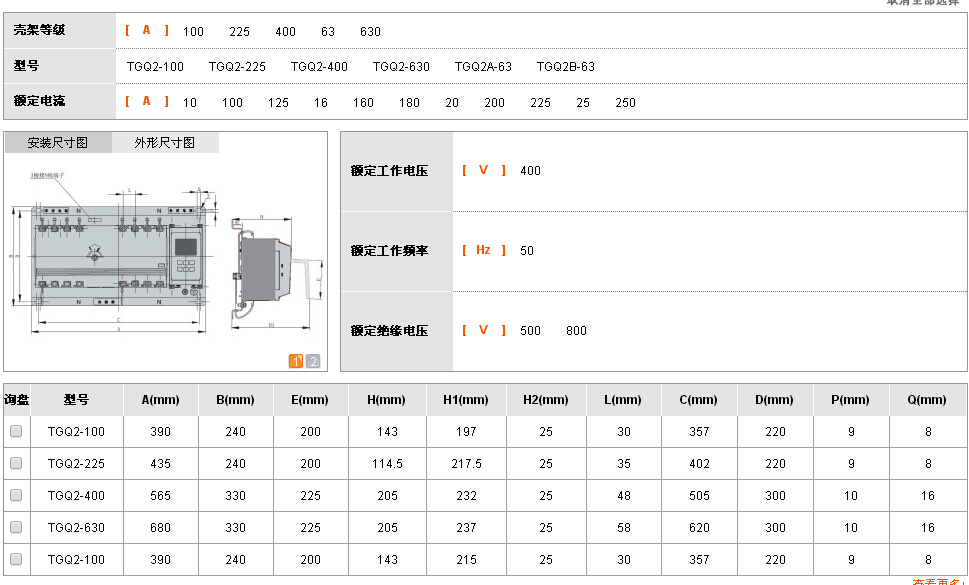

进线方式

上进线

安装方式:垂直安装和水平安装

订货须知

用户订货应提供如下详细资料:

1.用户在订货时应注明产品的型号、电流规格、极数等信息。

2.若有特殊安装条件或特殊场所使用要求,用户提供相应的技术资料或与我公司协商。

如:订自动转换开关电器,壳架电流100A,额定电流100A,分断能力H型,4极一体式,Ⅰ型控制器,50台,即写为:TGQ2-100H/4YI 100A 50台。
