TGSZ57G-63自动转换开关电器
2015/10/31 10:16:49 浏览次数:1607

适用范围

TGSZ57G-63自动转换开关电器适用于交流50Hz,额定工作电压AC400V,额定工作电流至63A的三相四线双路供电电网中,自动将一个或几个负载电路从一个电源接至另一个电源,以保证负载电路的正常供电。本产品适用于工业、商业、高层和民用住宅等较为重要的场所。

符合标准:GB/T 14048.11。

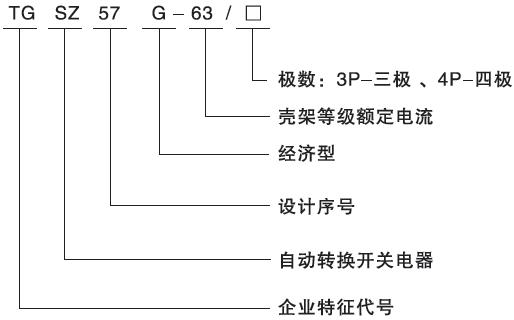

型号及其含义




结构性能
结构:
TGSZ57G-63自动转换开关电器是由小型断路器、单电机操作机构、控制回路等组成,所有元器件安装在同一块底板上。
性能:
TGSZ57G-63自动控制器对两路电源(常用电源和备用电源)同时检测,当常用电源的三相或任意一相发生失压或缺相时,自动控制器指令装置自动转换到备用电源供电;当常用电源恢复正常后,自动控制器指令装置返回到常用电源供电,不允许两路电源同时异常。
具有可靠的电气联锁,保证断路器因负载过载故障脱扣后,不会因控制电源异常而转换至另一路。
该自动转换开关电器的总操作次数为6000次。

特别注意事项
两台小型断路器输入端子的相序须一致,两路电源的N线不能接错!
保护接地应可靠,以确保使用安全!
负荷电路正常检修或故障检修必须关闭自动控制功能!
进行绝缘测试时,需先将控制回路从主电路断开!
