TGLD系列自动转换开关电器
2015/10/31 10:13:52 浏览次数:1826

适用范围

TGLD系列自动转换开关电器适用于交流50Hz,额定工作电压AC400V,额定工作电流至1600A的三相四线双路供电电网中,自动将一个或几个负载电路从一个电源接至另一个电源,以保证负载电路的正常供电。

本产品适用于工业、商业、高层和民用住宅等较为重要的场所。

符合标准:GB/T 14048.11。

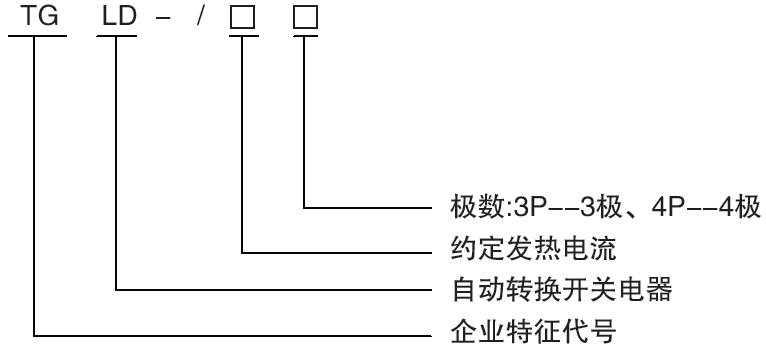

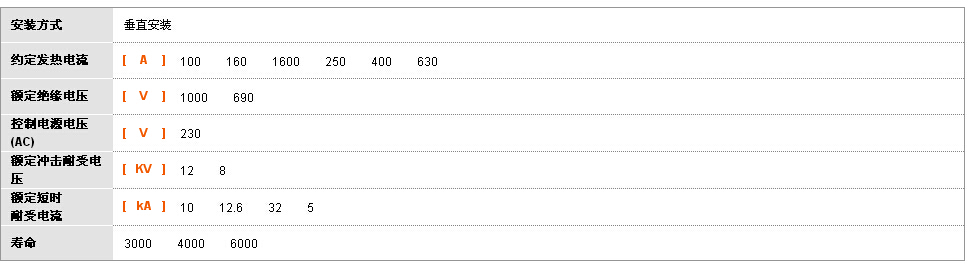

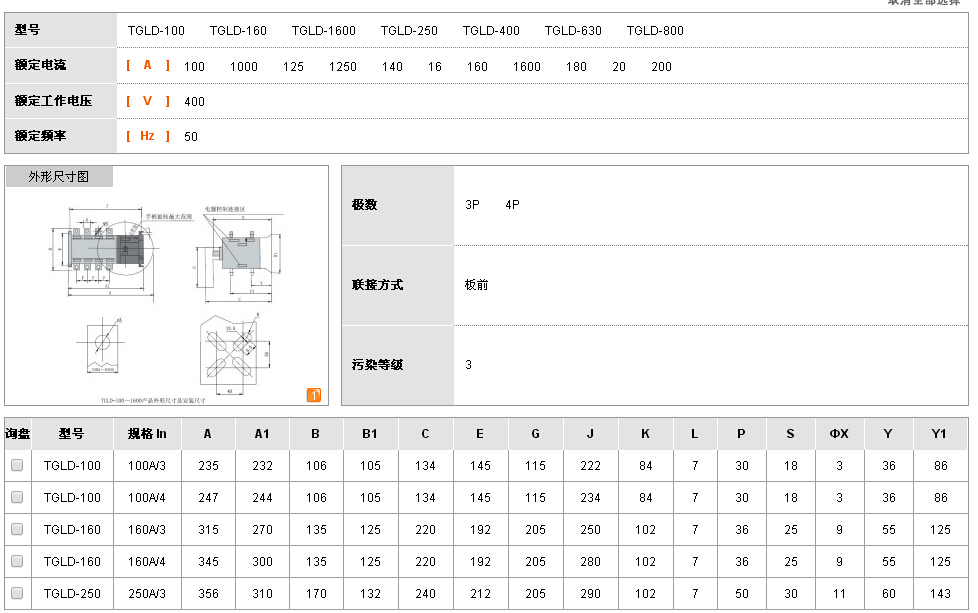

型号及其含义




特性及功能

采用双列复合式触头、嵌入式机构、微电机预储能及微电子控制技术,飞弧距离短。

采用可靠的机械联锁和电气联锁,执行元件采用独立的负荷隔离开关,使用安全可靠。

采用过零位技术,紧急情况下可强制置零位(同时切断两路电源)、满足消防联动需要。

执行负荷隔离开关切换采用单一电动机驱动,切换可靠平稳、无噪音、冲击力小。

操作器驱动电机只在执行负荷隔离开关切换瞬间通过电流,稳态工作无需提供工作电流,节能显著。

执行负荷隔离开关带有机械联锁装置、保证常用、备用电源工作可靠互不干涉。

具有明显的通断位置指示、挂锁等功能,可靠实现电源与负载间的隔离。

安全性能好,自动化程度高,可靠性高。

产品具有零位状态。

安装方便,控制回路采用接插式端子连接。

操作功能:手动操作,自动控制操作。自动状态下禁止手动操作,如需手动操作必须关闭自动电气锁至手动位置。






控制器功能


  手动、自动转换模式
  常用电源闭合
  备用电源闭合
  双分
  检测常用电源 三相检测
  检测备用电源 只检测A相
  自投自复
  电网-电网
  电网-发电
  断相、失压转换
  欠压转换
  消防联动 (DC24V有源信号)
  合闸、分闸、双分指示
  外接指示信号端子
  机械联锁
  电气联锁


  控制器电源

AC230V 50Hz

操作方式:自动操作、手动操作。

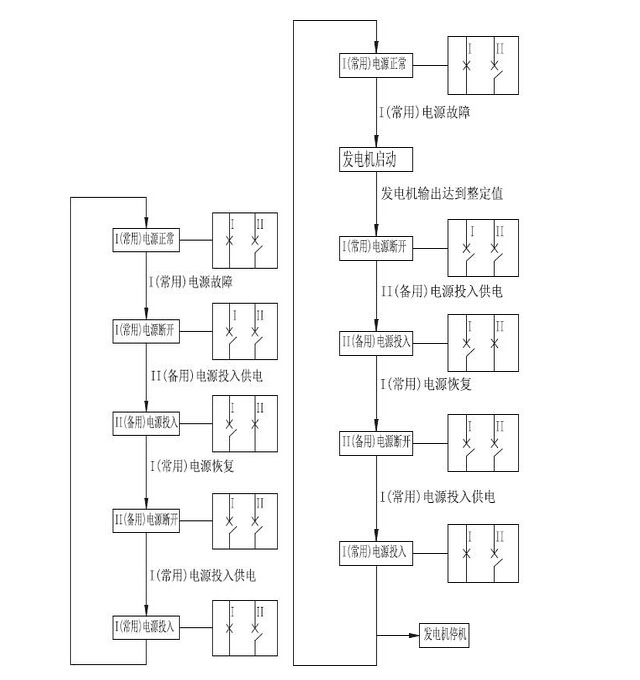

控制器动作流程



注:Ⅰ :(常用)侧触头

Ⅱ:(备用)侧触头

T1:转换延时时间,固定3s

T2:返回延时时间,固定3s

T3:发动机气动延时时间,固定3s

T4:发动机停机延时时间,固定3s
